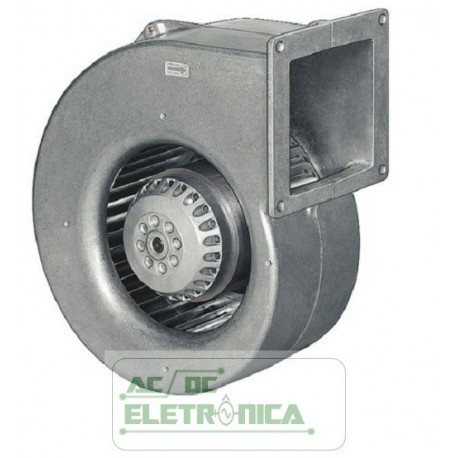

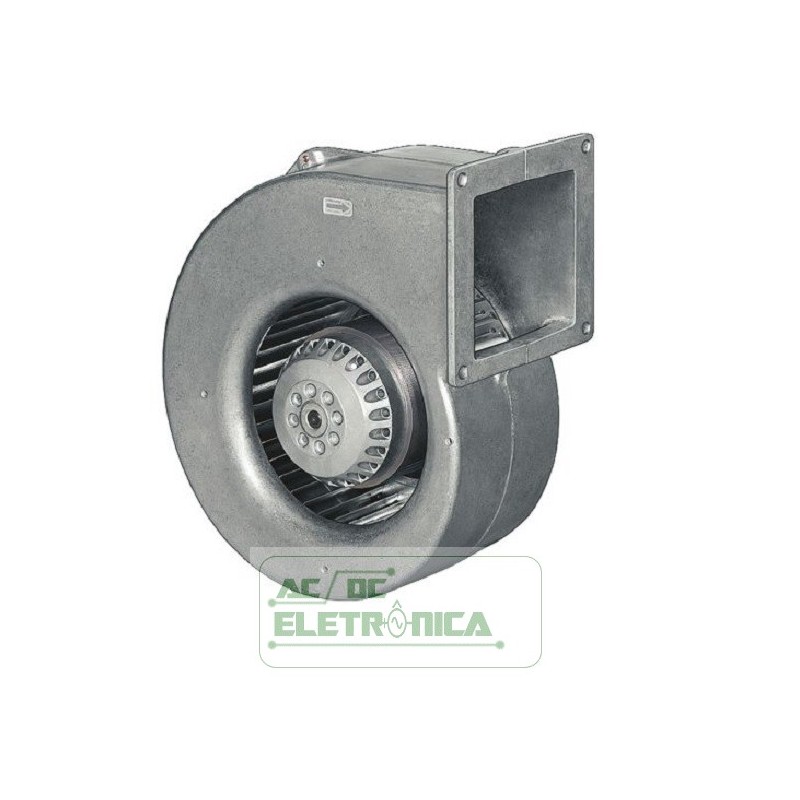

Ventilador centrífugo 120mm 230vac - G2D120-AA04-09 - ebmpapst

Ventilador centrífugo 120mm 230vac - G2D120-AA04-09 - ebmpapst
Tipo G2D120-AA04-09
Motor M2D068-BF
Fase 3 ~
Tensão nominal VAC 230

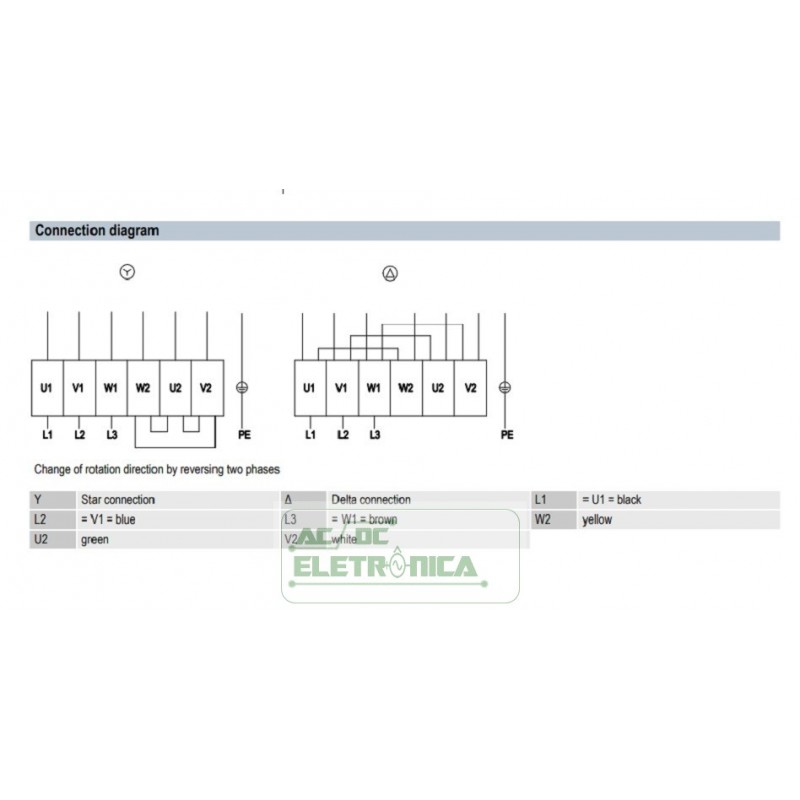

Fiação Y
Frequência Hz 50 60
Método de obtenção de dados fa
Válido para aprovação / padrão CE
Velocidade (rpm) min-1 2300 2350
Consumo de energia W 65 75
Consumo de corrente A 0,21 0,21 0,12 0,12
Min. contrapressão Pa
Min. contrapressão em H2O 0
Min. temperatura ambiente ° C -25 -25
Máx. temperatura ambiente ° C 65 70
Corrente inicial A 0,4 0,38 0,23 0,22
Peso 2,3 kg
Tamanho do ventilador 120 mm
Superfície do rotor sem pintura
Material da caixa de terminais de alumínio fundido
Material do impulsor Chapa de aço, galvanizado
Material da caixa de alumínio fundido
Material da grade de proteção Rede galvanizada por imersão a quente e soldada por pontos
Sentido de rotação no sentido horário, visto em direção ao rotor
Grau de proteção IP44; dependente da instalação e da posição
Classe de isolamento "B"
Umidade (F) / Ambiental (H)
Aula de proteção
H0 - ambiente seco
Máx. temperatura ambiente permitida
para motor (transporte / armazenamento)
+ 80 ° C
Min. temperatura ambiente permitida pra
motor (transporte / armazenamento)
- 40 ° C
Posição de instalação Qualquer
Orifícios de drenagem de condensação Nenhum
Modo S1
Rolamento do motor Rolamento de esferas
Corrente de toque de acordo com IEC
60990 (circuito de medição Fig. 4,
Sistema TN)
<0,75 mA
Conexão elétrica via caixa de terminais
Classe de proteção I (se o aterramento de proteção for conectado pelo cliente ao ponto de conexão do invólucro)
Em conformidade com as normas EN 60335-1, o motor não possui proteção contra superaquecimento instalada de fábrica; CE
