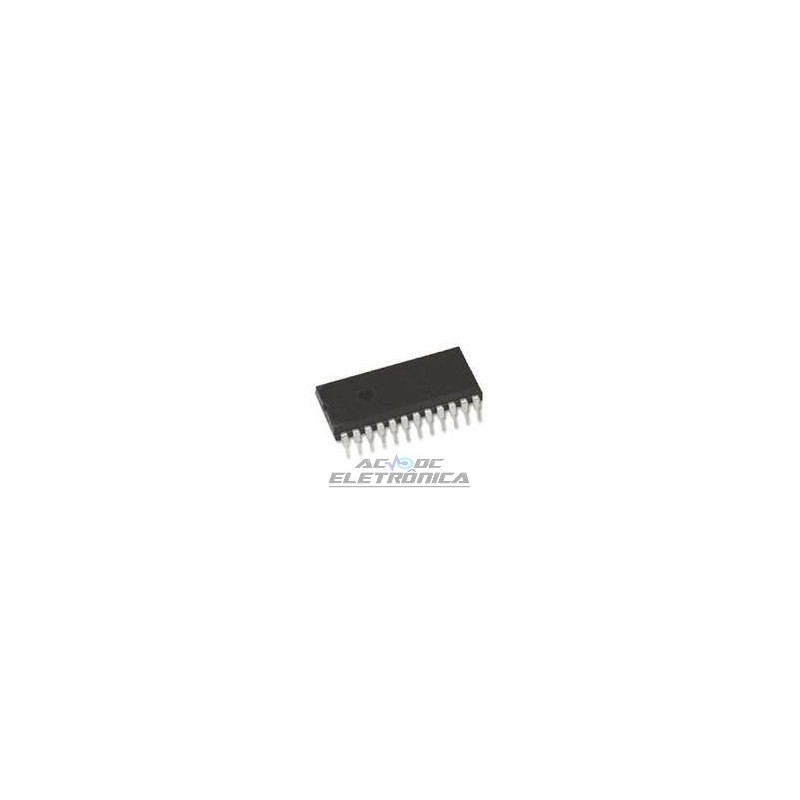

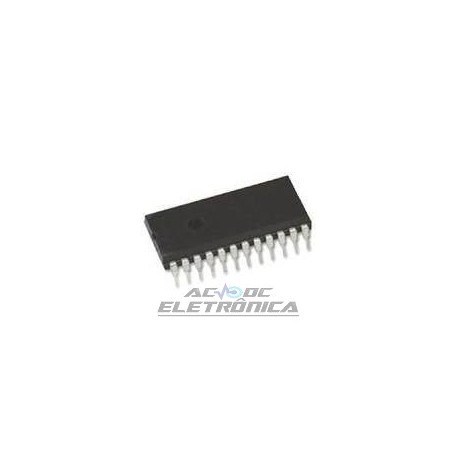

Circuito integrado X2816CP-20

Circuito integrado X2816CP-20

5 volts, Byte Alterable E2PROM
CARACTERÍSTICAS
• 90ns Tempo de Acesso
• Byte simples e gravação de página
Única fonte de 5V
- Sem alta voltagem externa ou controle VPP
Circuitos
- temporizado
—Não apague antes de escrever
Algoritmos de Programação Complexos
- Sem problema de overerase
• Tecnologia NMOS Avançada de Alto Desempenho
• Tempos Rápidos de Ciclo de Gravação
—16 Operação de gravação de página de byte
—Byte ou Page Write Cycle: 5ms Típico
- Reescrita Completa da Memória: 640 ms Típica
—Tempo efetivo de ciclo de gravação de byte: 300µs
Típica
• DADOS Polling
- Permite que o usuário minimize o tempo de ciclo de gravação
• Pinout Byte-Wide Aprovado pelo JEDEC
• Alta fiabilidade
- Seguros: 10.000 ciclos
- Retenção de dados: 100 anos
DESCRIÇÃO
O Xicor X2816C é um E2PROM de 2K x 8 fabricado com
uma porta flutuante N-channel avançado e de alto desempenho
Tecnologia MOS. Como todas as memórias não voláteis programáveis ,Xicor, é um dispositivo apenas de 5V. O X2816C
apresenta a pinagem aprovada pela JEDEC para
memórias, compatíveis com RAMs padrão da indústria,
ROMs e EPROMs.
O X2816C suporta uma operação de gravação de página de 16 bytes,
tipicamente fornecendo um ciclo de gravação de 300 µs / byte,
memória inteira a ser escrita em menos de 640ms. o
O X2816C também possui o DATA Polling, um software de sistema
regime de apoio utilizado para indicar a conclusão antecipada
um ciclo de gravação.
Os Xicor E2PROMs são projetados e testados para aplicações que exigem resistência prolongada. A retenção de dados inerente é maior que 100 anos.
