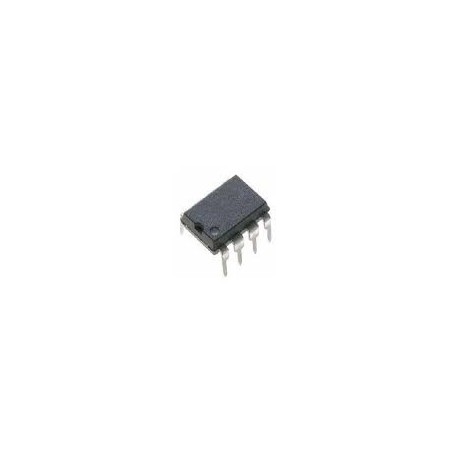

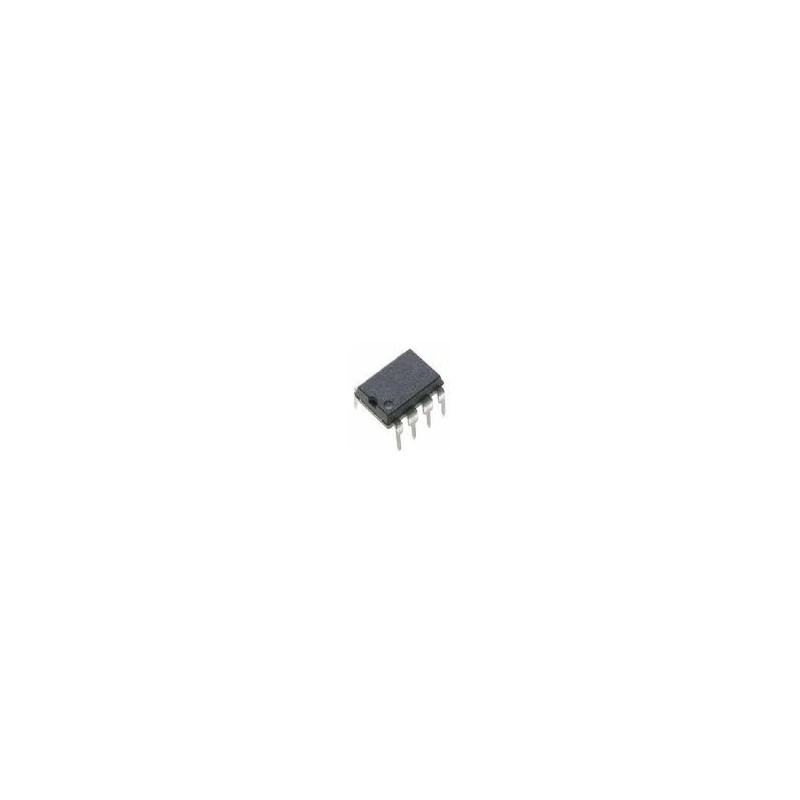

Circuito integrado 6N137

O 6N137, o VO2601 e o VO2611 são de canal único

Optoacopladores de 10 MBd utilizando um LED de entrada altamente eficiente

acoplado a um detector integrado de CI de fotodiodo óptico.

O detector tem uma saída NMOS-transistor de dreno aberto,

fornecendo menos vazamento em comparação com um coletor aberto

Schottky fixou a saída do transistor. O VO2630, VO2631,

e VO4661 são optoacopladores de canal duplo de 10 MBd. Para o

tipo de canal único, uma função de habilitação no pino 7 permite

detector a ser estrobado. O escudo interno fornece uma

imunidade transitória garantida em modo comum de 5 kV / µs para

VO2601 e VO2631 e 15 kV / µs para o VO2611 e

VO4661 O uso de um capacitor de bypass de 0,1 µF conectado

entre os pinos 5 e 8 é recomendado.

CARACTERÍSTICAS

• Escolha do desempenho CMR de 15 kV / µs,

5 kV / µs e 1000 V / µs

• Alta velocidade: 10 MBd típico

• Compatibilidade de +5 V CMOS

• Condutores de estanho puro

• Desempenho garantido de CA e CC sobre

temperatura

• Atende a IEC 60068-2-42 (SO2) e IEC 60068-2-43 (H2S)

requisitos

• Capacidade de corrente de entrada baixa de 5 mA

APLICAÇÕES

• interface do sistema de microprocessador

• PLC, isolamento de entrada / saída ATE

• interface periférica de computador

• Isolamento do fieldbus digital: link CC, DeviceNet, profibus, SDS

• Conversão A / D e D / A de alta velocidade

• mudança de nível do painel de exibição de plasma AC

• Transmissão de dados multiplexados

• Fonte de alimentação de controle digital

• Eliminação de loop de terra, isolamento de ruído
