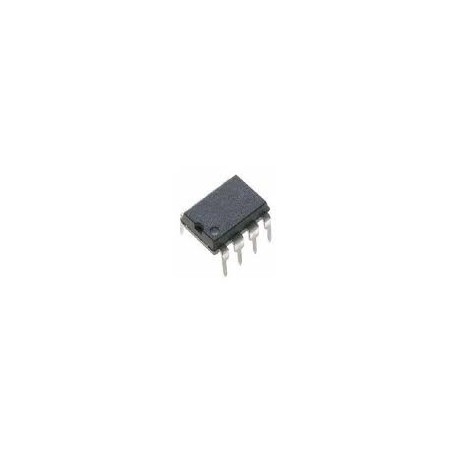

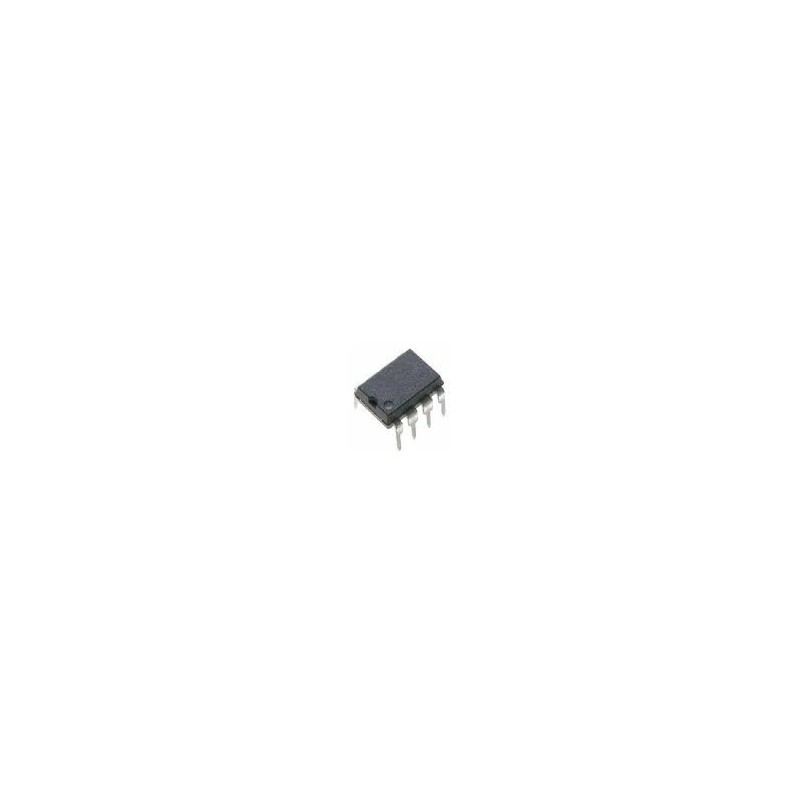

Circuito integrado 6N138

Circuito integrado 6N138

High Speed Optocoupler, 100 kBd, Low Input Current,

Photodiode Darlington Output

DESCRIÇÃO

Alta imunidade transitória de modo comum e muito alta

relação de corrente junto com isolamento de 5300 VRMS são

alcançado por acoplamento e LED com um alto ganho integrado

foto detector em um pacote dual-in-line de oito pinos.

Pinos separados para o diodo fotográfico e estágio de saída permitem

Tensões de saturação compatíveis com TTL com alta velocidade

Operação.

O acesso ao terminal base permite o ajuste ao ganho

largura de banda.

O 6N138 é ideal para aplicações TTL, uma vez que os 300%

relação de transferência de corrente mínima com uma corrente LED de

1,6 mA permite a operação com uma unidade de carga e uma unidade

load-out com um resistor pull-up de 2,2 kO.

O 6N139 é mais adequado para aplicações lógicas de baixa potência

envolvendo CMOS e TTL de baixa potência. Uma corrente de 400%

taxa de transferência com apenas 0,5 mA de corrente LED é garantida

de 0 a 70.

• High current transfer ratio, 300 %

• Low input current, 0.5 mA

• High output current, 60 mA

• Isolation test voltage, 5300 VRMS

• TTL compatible output, VOL = 0.1 V

• High common mode rejection, 500 V/µs

• Adjustable bandwidth-access to base
