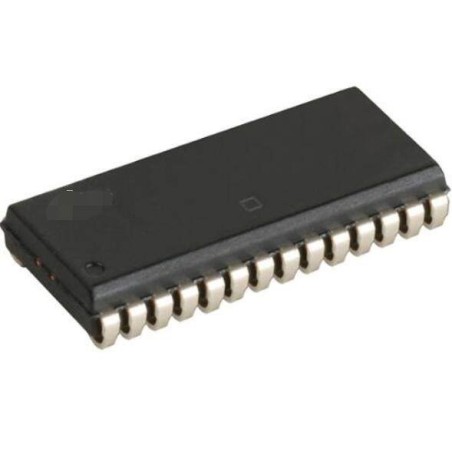

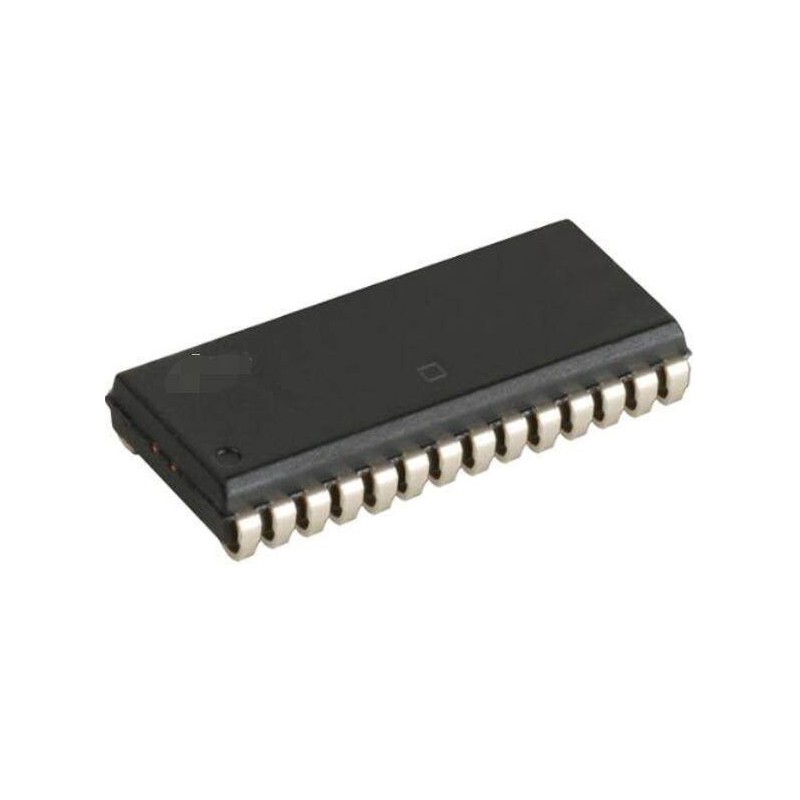

Circuito integrado 7164 L20Y

Circuito integrado 7164 L20Y

CMOS Static RAM 64K (8K x 8-Bit)

Características

. Endereço de alta velocidade / tempo de acesso de seleção de chip

- Militares: 20/25/35/45/55/70/85 / 100ns (máx.)

- Industrial: 20 / 25ns (máx.)

- Comercial: 20 / 25ns (máx.)

. baixo consumo de energia

. Operação de backup da bateria - tensão de retenção de dados de 2V

(Somente versão L)

. Produzido com alto desempenho CMOS avançado

tecnologia

. Entradas e saídas diretamente compatíveis com TTL

. Saídas de três estados

. Disponível em 28 pinos DIP, CERDIP e SOJ

. Produto militar compatível com MIL-STD-883, Classe B

. Peças verdes disponíveis, veja informações sobre pedidos

Descrição

O IDT7164 é uma RAM estática de alta velocidade de 65.536 bits organizada como 8K

x 8. É fabricado com tecnologia CMOS de alto desempenho e alta confiabilidade.

Tempos de acesso de endereço tão rápidos quanto 20ns estão disponíveis e o circuito oferece

um modo de espera de energia reduzida. Quando CS1 vai HIGH ou CS2 vai

BAIXO, o circuito irá automaticamente para, e permanecerá em, um modo de espera de baixa potência. A versão de baixa potência (L) também oferece dados de backup de bateria

capacidade de retenção em níveis de alimentação tão baixos quanto 2V.

Todas as entradas e saídas do IDT7164 são compatíveis com TTL

a operação é de uma única fonte de 5V, simplificando os projetos do sistema. Totalmente

circuitos assíncronos estáticos são usados, não requerendo relógios ou atualizando

para operação.

Produto de nível militar é fabricado em conformidade com MIL-STD883, Classe B, tornando-o ideal para aplicações militares de temperatura

exigindo o mais alto nível de desempenho e confiabilidade.
