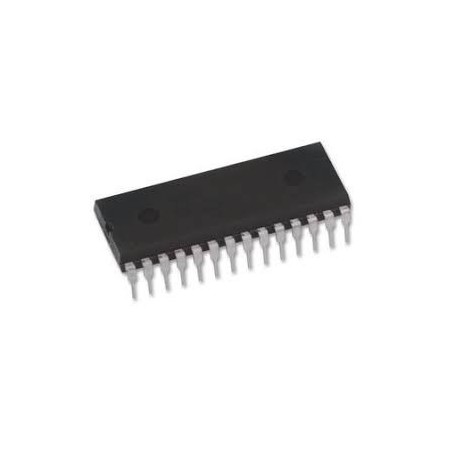

Circuito integrado AD1674KNZ

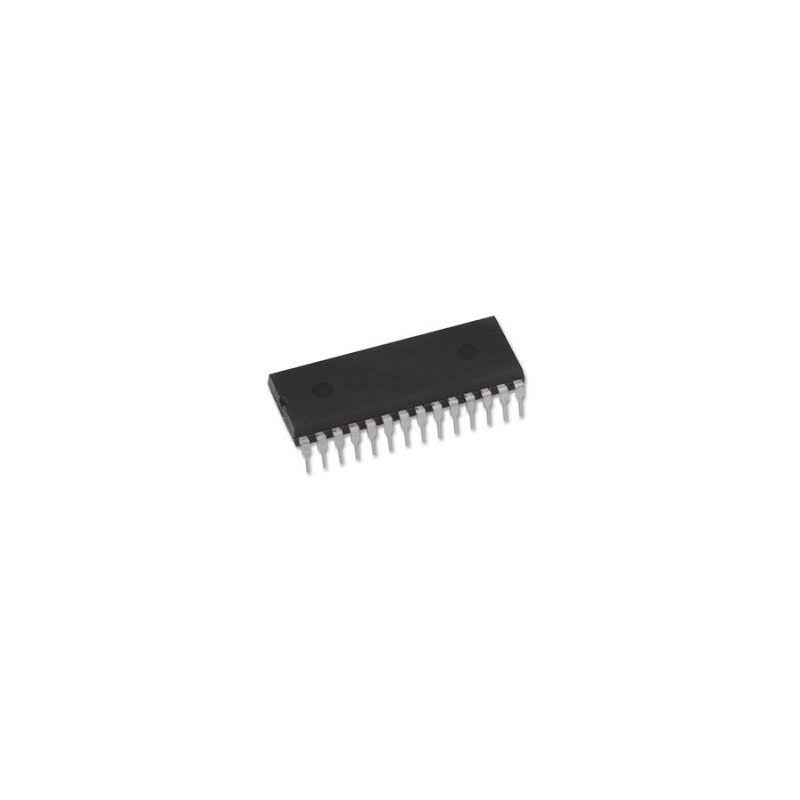

Circuito integrado AD1674KNZ

12-Bit 100 kSPS

A/D Converter

CARACTERÍSTICAS

Completo Monolítico 12-Bit 10 ms Sampling ADC

Amplificador On-Board Sample-and-Hold

Pinout do padrão da indústria

Interface de Microprocessador de 8 e 16 Bits

AC e DC especificado e testado

Entradas unipolares e bipolares

Faixas de entrada de 65 V, 610 V, 0 V a 10 V, 0 V a 20 V

Temperatura Comercial, Industrial e Militar

Classes de gama

Versões compatíveis com MIL-STD-883 e SMD disponíveis

DESCRIÇÃO DO PRODUTO

O AD1674 é um dispositivo digital analógico de 12 bits completo e multiuso.

conversor, consistindo em um usuário transparente a bordo

amplificador sample-and-hold (SHA), referência de 10 volts, relógio e

buffers de saída de três estados para interface de microprocessador.

O AD1674 é compatível com o padrão da indústria

AD574A e AD674A, mas inclui uma função de amostragem

oferecendo uma taxa de conversão mais rápida. O SHA on-chip tem uma ampla

Largura de banda de entrada compatível com a precisão de 12 bits

Largura de banda Nyquist do conversor.

O AD1674 é totalmente especificado para parâmetros AC (como S / (N + D)

relação, THD e IMD) e parâmetros dc (offset, escala completa

erro, etc.). Com ambas as especificações AC e DC, o AD1674 é

ideal para uso em processamento de sinal e medição tradicional de corrente contínua

aplicações.

O design do AD1674 é implementado usando o Analog Devices ’

Processo BiMOS II que permite circuitos analógicos bipolares de alto desempenho

para ser combinado no mesmo molde com lógica CMOS digital.

Cinco diferentes graus de temperatura estão disponíveis. O AD1674J

e os graus K são especificados para operação entre 0 ° C e + 70 ° C

faixa de temperatura. As notas A e B são especificadas a partir

–40 ° C a + 85 ° C; a classe AD1674T é especificada a partir de –55 ° C

para + 125 ° C. As classes J e K estão disponíveis em 28 derivações

DIP e SOIC de plástico. Os dispositivos da classe A e B estão disponíveis

em DIP de cerâmica com 28 derivações hermeticamente seladas e SOIC de 28 derivações.
