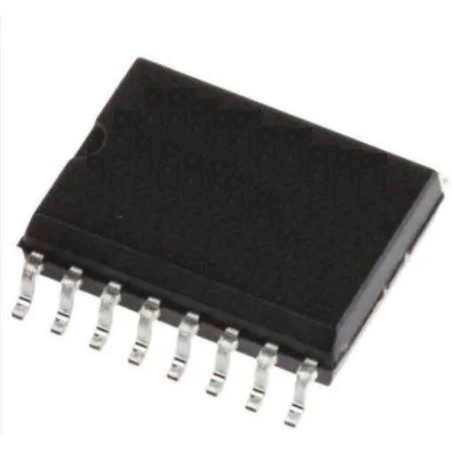

Circuito integrado AD524 AR SMD RW16

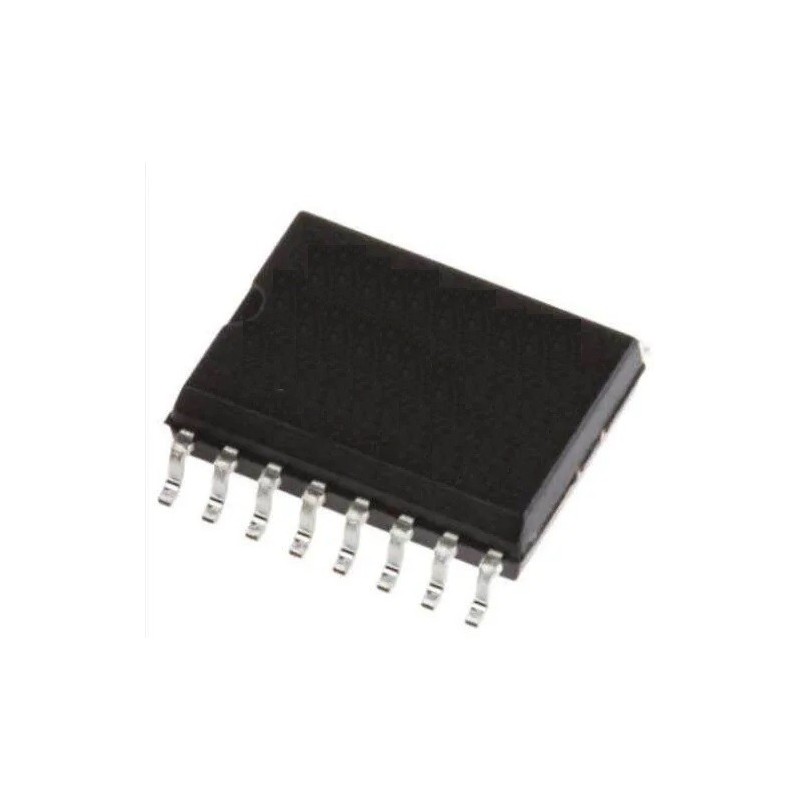

Circuito integrado AD524 AR SMD Soic-16RW - RW16

CARACTERÍSTICAS

Baixo nível de ruído: 0,3 µV p-p de 0,1 Hz a 10 Hz

Baixa não linearidade: 0,003% (G = 1)

CMRR alto: 120 dB (G = 1000)

Baixa tensão offset: 50 µV

Desvio de tensão de baixa compensação: 0,5 µV / ° C

Produto de largura de banda de ganho: 25 MHz

Ganhos programáveis ??de pinos de 1, 10, 100, 1000

Proteção de entrada, ligar / desligar

Nenhum componente externo necessário

Compensado internamente

MIL-STD-883B e chips disponíveis

Pacotes DIP e SOIC cerâmicos de 16 derivações e 20 terminais

portador de chip sem chumbo disponível

Disponível em fita e rolo de acordo com EIA-481A

padrão

Desenho militar padrão também disponível

DESCRIÇÃO GERAL

O AD524 é um amplificador de instrumentação monolítico de precisão

projetado para aplicativos de aquisição de dados que exigem alta precisão nas piores condições de operação. Um notável

combinação de alta linearidade, alta rejeição no modo comum,

desvio de tensão de baixa compensação e baixo ruído tornam o AD524 adequado

para uso em muitos sistemas de aquisição de dados. O AD524 possui um

desvio de tensão de offset de saída inferior a 25 µV / ° C, offset de entrada

desvio de tensão inferior a 0,5 µV / ° C, CMR acima de 90 dB na unidade

ganho (120 dB em G = 1000) e não linearidade máxima de

0,003% em G = 1. O produto da largura de banda de ganho do AD524 é

25 kHz (G = 1000). A taxa de saída de rotação de 5 V / µs e

de 15 µs a 0,01% para ganhos de 1 a 100, o torna adequado para

sistemas de aquisição de dados de alta velocidade.

Como um amplificador completo, o AD524 não requer nenhuma instalação externa.

componentes para ganhos fixos de 1, 10, 100 e 1000. Para outros

Para obter configurações entre 1 e 1000, apenas um único resistor é

requeridos. A entrada do AD524 está totalmente protegida para ligar

e condições de falha de desligamento. O AD524 está disponível em quatro

versões de precisão e faixa de temperatura operacional. o

classe econômica A, classe de baixa deriva B e menor deriva,

uma classe C de linearidade mais alta é especificada de -25 ° C a + 85 ° C. o

A classe S garante desempenho conforme a especificação em longo prazo

faixa de temperatura de -55 ° C a + 125 ° C. O AD524 está disponível em um

DIP cerâmico de 16 derivações, SBDIP de 16 derivações, SOIC de 16 derivações

pacotes e portador de chip sem chumbo de 20 terminais.

DESTAQUES DO PRODUTO

1. Baixa tensão de compensação garantida, desvio de tensão de baixa compensação e

baixo ruído para aplicações de precisão de alto ganho.

2. Funcionalmente completo com ganhos programáveis ??de pinos de 1,

10, 100 e 1000 e programável por resistor único para

qualquer ganho.

3. Terminais de anulação de offset de entrada e saída são fornecidos para

aplicações de alta precisão e para minimizar a tensão de offset

mudanças no ganho de aplicações.

4. Entrada protegida por falhas de inicialização e desligamento

condições.

5. Desempenho dinâmico superior com uma largura de banda de ganho

produto de 25 MHz, resposta de potência total de 75 kHz e uma

tempo de sedimentação de 15 µs a 0,01% de uma etapa de 20 V (G = 100).
