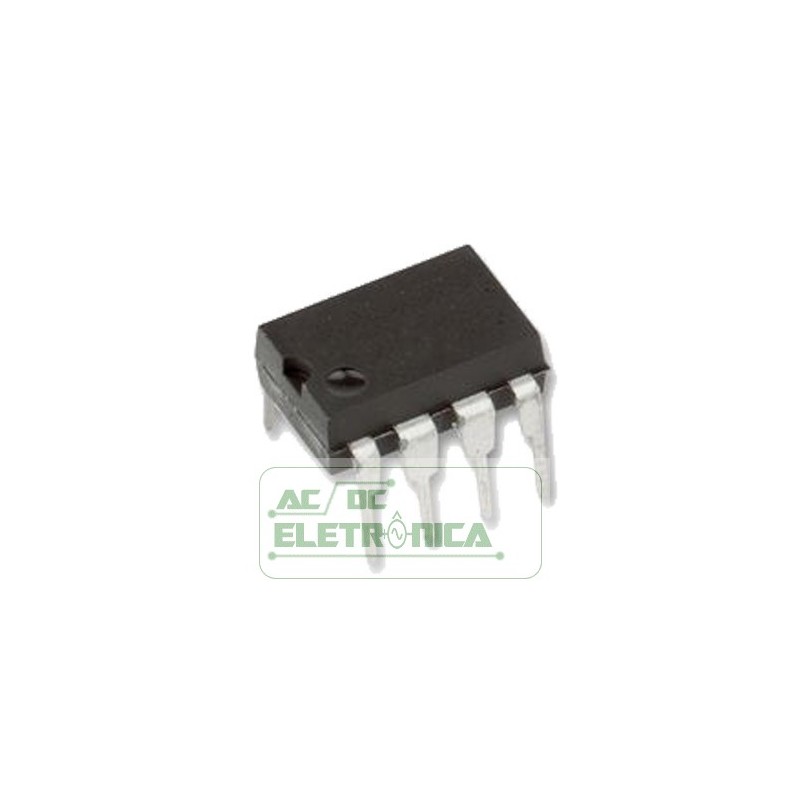

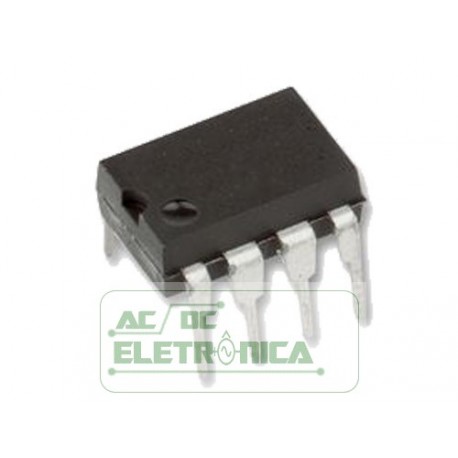

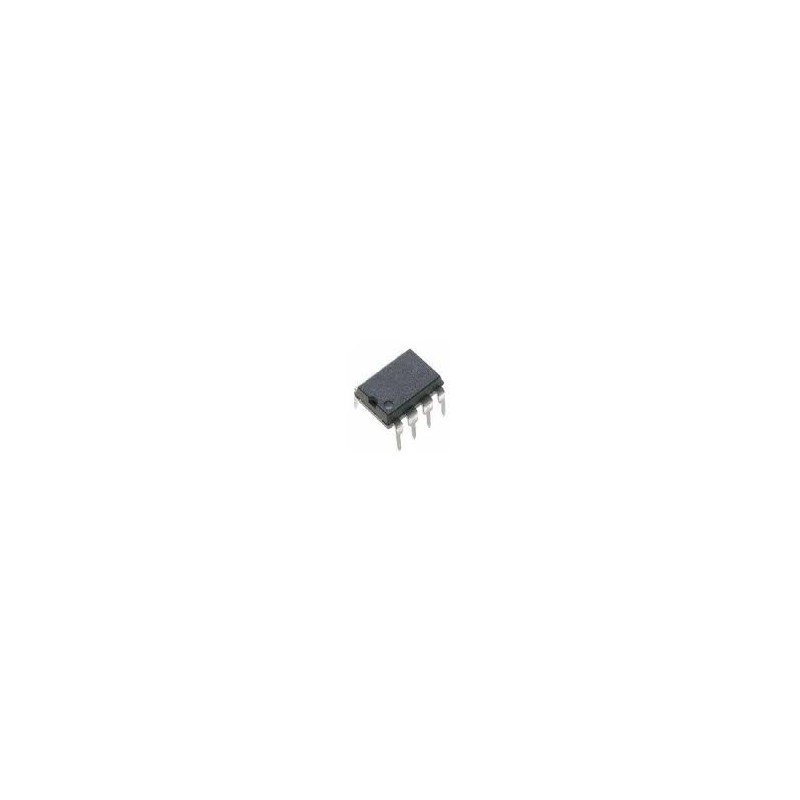

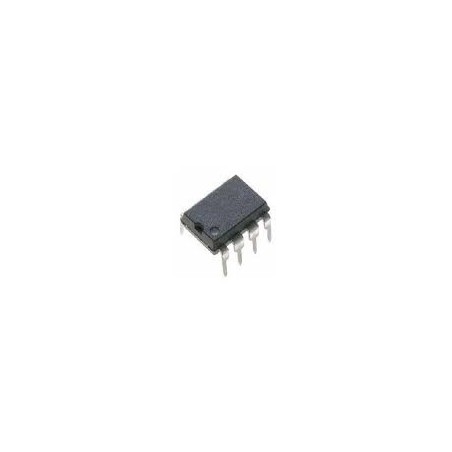

Circuito integrado AD654JN

Circuito integrado AD654JN

DESCRIÇÃO DO PRODUTO

O AD654 é um conversor V / F monolítico que consiste em uma entrada

amplificador, um sistema oscilador de precisão e uma saída de corrente alta

etapa. Uma única rede RC é tudo o que é necessário para configurar qualquer

frequência de escala completa (FS) de até 500 kHz e qualquer tensão de entrada FS

até ± 30 V. O erro de linearidade é de apenas 0,03% para um FS de 250 kHz,

e a operação é garantida em uma faixa dinâmica de 80 dB. o

coeficiente de temperatura geral (excluindo os efeitos de

componentes) é tipicamente ± 50 ppm / ° C. O AD654 opera a partir de

uma fonte única de 5 V a 36 V e consome apenas 2,0 mA de corrente inativa.

O amplificador de entrada de baixa deriva (tipo 4 µV / ° C) permite a operação

diretamente de pequenos sinais como termopares ou extensômetros

enquanto oferece uma alta resistência de entrada (250 MO). ao contrário da maioria

Conversores V / F, o AD654 fornece uma saída de onda quadrada e

pode transportar até 12 cargas TTL, acopladores ópticos, cabos longos ou

cargas semelhantes.

DESTAQUES DO PRODUTO

1. Embalado em um mini-DIP de 8 derivações e em um SOIC de 8 derivações

pacote, o AD654 é um conversor V / F completo que requer

apenas uma rede de temporização RC para definir a frequência de escala completa desejada e um resistor de pull-up selecionável para o coletor aberto

estágio de saída. Qualquer faixa de tensão de entrada em escala completa de 100 mV

10 volts (ou mais, dependendo de + VS) podem ser acomodados pela seleção adequada do resistor de temporização. A frequência de escala completa é então definida pelo capacitor de temporização do

relacionamento simples, f = V / 10 RC.
