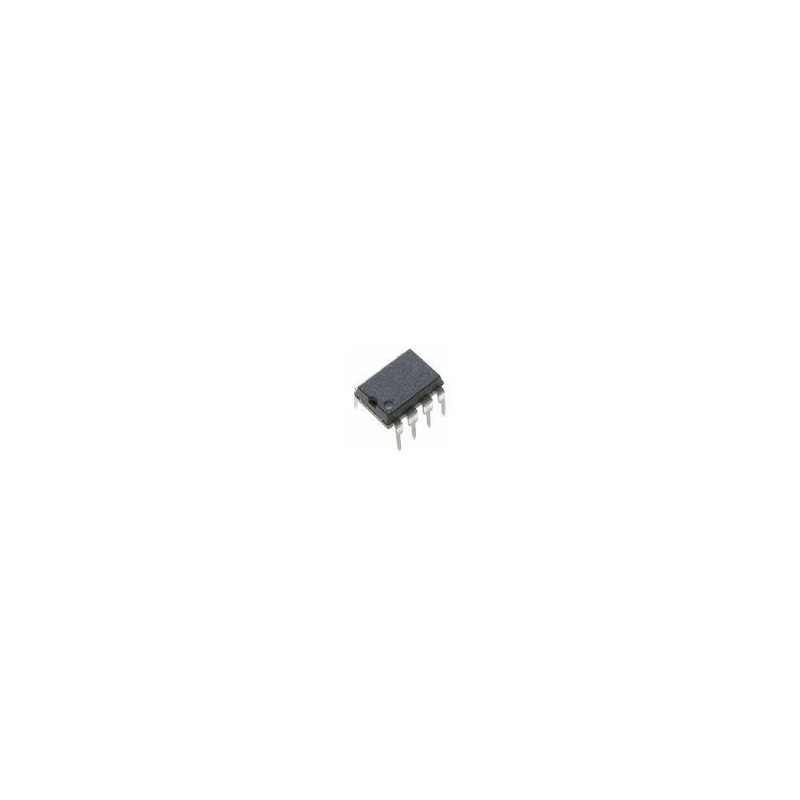

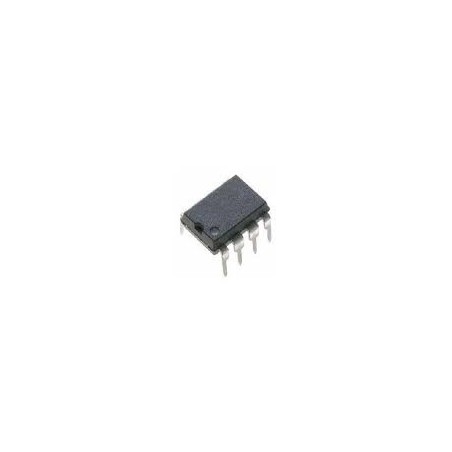

Circuito integrado AD708

Circuito integrado AD708

Ultralow Offset Voltage

Dual Op Amp

FEATURES

Very high dc precision

30 µV maximum offset voltage

0.3 µV/°C maximum offset voltage drift

0.35 µV p-p maximum voltage noise (0.1 Hz to 10 Hz)

5 million V/V minimum open-loop gain

130 dB minimum CMRR

120 dB minimum PSRR

Matching characteristics

30 µV maximum offset voltage match

0.3 µV/°C maximum offset voltage drift match

130 dB minimum CMRR match

Available in 8-lead narrow body, PDIP, and

hermetic CERDIP and CERDIP/883B packages

DESCRIÇÃO GERAL

O AD708 é um sistema operacional monolítico dual de alta precisão.

amplificador. Cada amplificador oferece individualmente excelente dc

precisão com máxima compensação de tensão e compensação de tensão

de qualquer amplificador bipolar duplo.

As especificações correspondentes estão entre as melhores disponíveis em qualquer

dual op amp. Além disso, o AD708 fornece um mínimo de 5 V / µV

Ganho em malha aberta e tensão de entrada máxima garantida

ruído de 350 nV p-p (0,1 Hz a 10 Hz). Todas as especificações dc

mostre a estabilidade excelente sobre a temperatura, com tensão de deslocamento

deriva tipicamente 0,1 µV / ° C e desvio de corrente de polarização de entrada de

25 pA / ° C no máximo.

O AD708 está disponível em quatro classes de desempenho. o

AD708J é avaliado sobre a faixa de temperatura comercial de

0 ° C a 70 ° C e está disponível em um corpo estreito, PDIP. o

AD708A e AD708B são classificados sobre a temperatura industrial

faixa de -40 ° C a + 85 ° C e estão disponíveis em um CERDIP.

O AD708S é classificado acima da faixa de temperatura militar de

-55 ° C a + 125 ° C e está disponível em uma versão militar do CERDIP

processado para MIL-STD-883B.

DESTAQUES DO PRODUTO

1. A combinação de correspondência pendente e individual

especificações tornam o AD708 ideal para a construção de

ganho, amplificadores de instrumentação de precisão.

2. O desvio de tensão de baixo deslocamento e baixo ruído do AD708

permitir que o projetista amplifique sinais muito pequenos sem

sacrificando o desempenho geral do sistema.

3. O ganho típico de malha aberta AD708 10 V / µV e 140 dB

rejeição de modo comum é ideal para precisão

aplicações.
