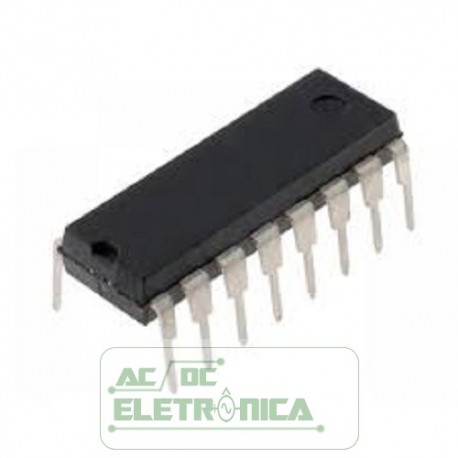

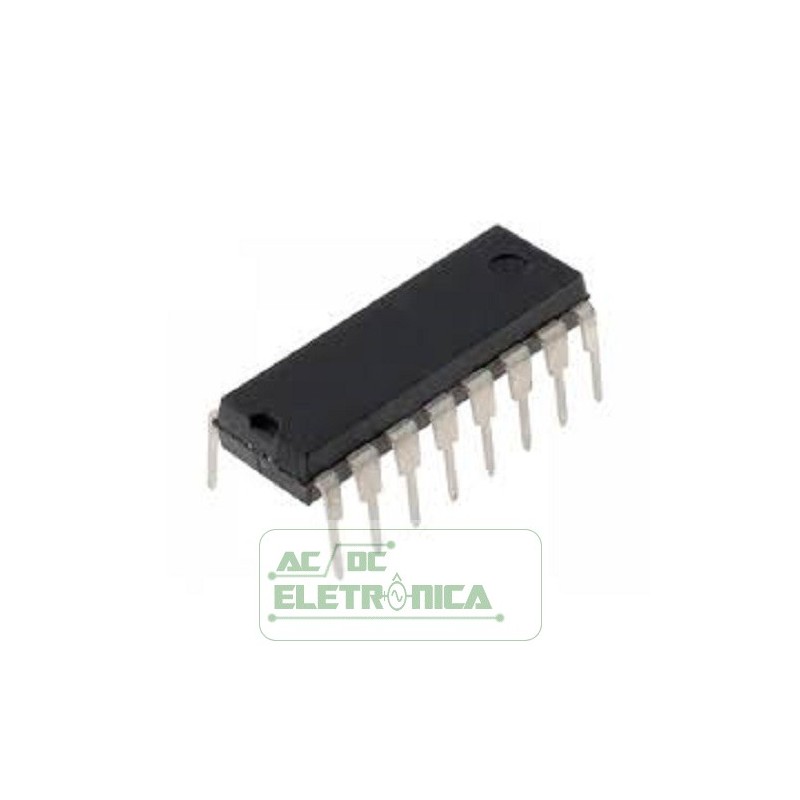

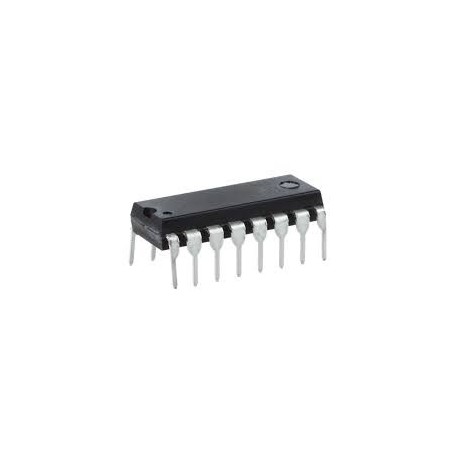

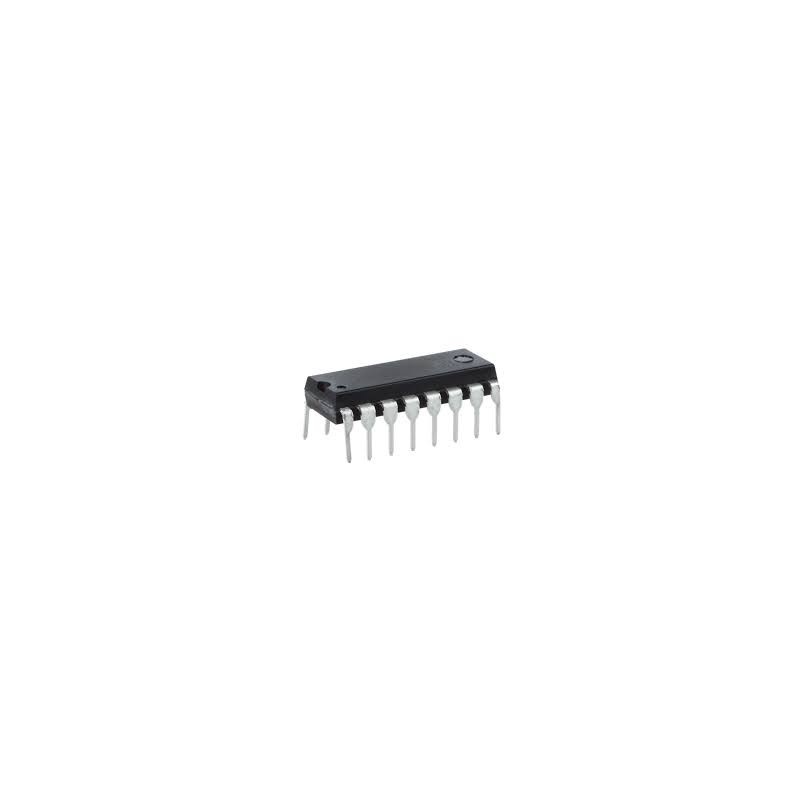

Circuito integrado AD7524JN

Circuito integrado AD7524JN

CMOS 8-Bit Buffered Multiplying DAC

CARACTERÍSTICAS

Compatível com microprocessador (6800, 8085, Z80, etc.)

Entradas compatíveis com TTL / CMOS

Travas de dados no chip

Linearidade do ponto final

Baixo consumo de energia

Monotonicidade garantida (faixa de temperatura total)

Sem trava (não é necessário usar proteção Schottky)

FORMULÁRIOS

Circuitos de ganho controlados por microprocessador

Circuitos de atenuador controlados por microprocessador

Geração de Função Controlada por Microprocessador

Circuitos AGC de precisão

Instrumentos estruturados para barramento

DESCRIÇÃO GERAL

O AD7524 é um DAC CMOS monolítico de baixo custo e 8 bits

projetado para interface direta com a maioria dos microprocessadores.

Basicamente, um DAC de 8 bits com travas de entrada, a carga do AD7524

ciclo é semelhante ao ciclo de "gravação" de um acesso aleatório

memória. Usando um filme fino avançado na fabricação de CMOS

processo, o AD7524 fornece precisão de 1/8 LSB com uma dissipação de energia típica de menos de 10 miliwatts.

Um design aprimorado recentemente elimina a proteção Schottky

exigido anteriormente e garante compatibilidade TTL quando

usando uma fonte de +5 V. A velocidade de carregamento foi aumentada para

compatibilidade com a maioria dos microprocessadores.

Com operação de +5 V a +15 V, o AD7524 faz interface diretamente com a maioria dos barramentos ou portas de saída do microprocessador.

Excelentes características de multiplicação (2 ou 4 quadrantes) tornam

o AD7524 é a escolha ideal para muitas aplicações de configuração de ganho controlado por microprocessador e controle de sinal.
