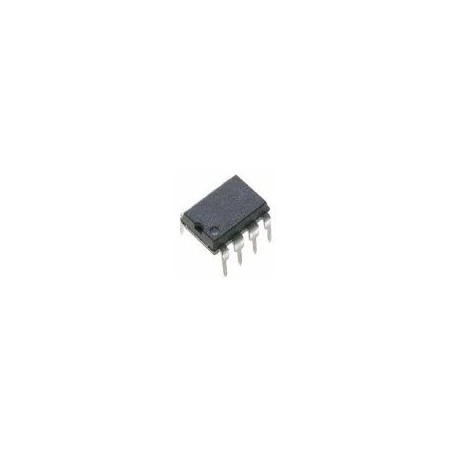

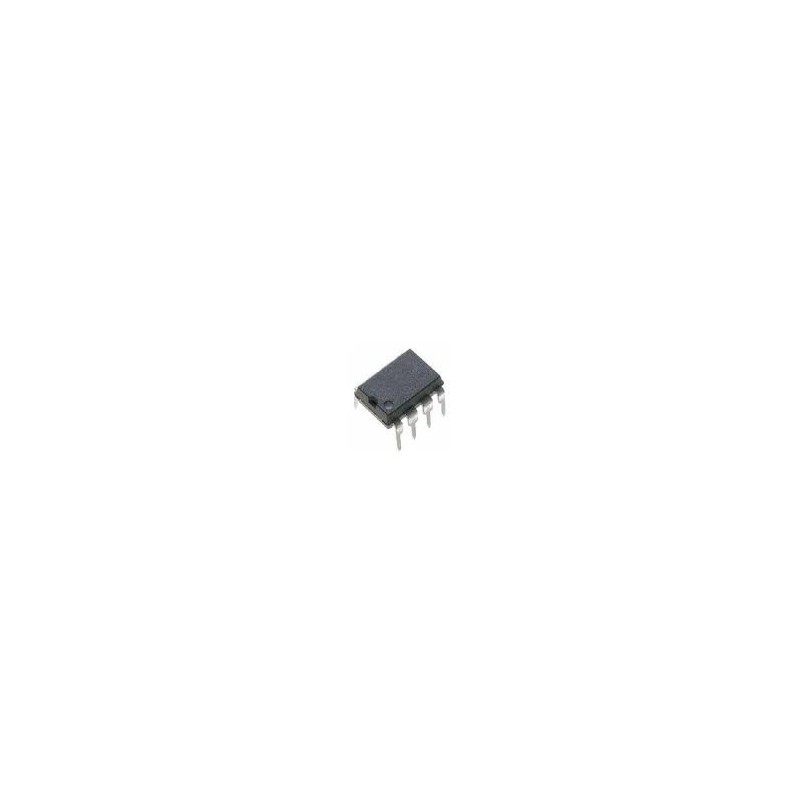

Circuito integrado ADM699ANZ

Circuito integrado ADM699ANZ

RECURSOS

Upgrade Superior para MAX698 / MAX699

Asserção RESET garantida com VCC = 1 V

Corrente de alimentação baixa de 0,6 mA

Monitor de Tensão de Precisão 4,65 V

Power OK / Reset Time Delay

Watchdog Timer

Contagem mínima de componentes

Desempenho especificado acima da temperatura

FORMULÁRIOS

Sistemas Microprocessados

Computadores

Controladores

Instrumentos Inteligentes

Sistemas Automotivos

Monitoramento de energia mP crítica

DESCRIÇÃO GERAL

Os circuitos de supervisão ADM698 / ADM699 fornecem energia

fornecimento de monitoramento e controle de tempo para microprocessador

sistemas.

O ADM698 monitora a fonte de alimentação de 5 V VCC e gera um pulso de RESET durante a inicialização, desligamento e durante

condições de baixa tensão “Brown Out”. A saída RESET é

garantido para ser funcional (lógico baixo) com VCC tão baixo quanto 1 V.

O ADM699 apresenta um circuito de monitoramento idêntico ao do

ADM698 mais uma entrada de temporizador de watchdog adicional para monitorar

atividade do microprocessador. A saída RESET é forçada para baixo se o

a entrada do watchdog não é alternada dentro do watchdog de 1 segundo

período de tempo limite.

Ambas as peças estão disponíveis em DIP de plástico de 8 pinos e SOIC de 16 derivações

pacotes. O SOIC de 16 derivações contém saídas adicionais

RESET (sem inversão) e Watchdog Output WDO

(Somente ADM699).
