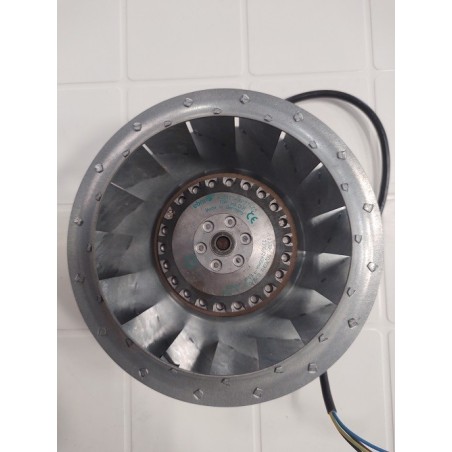

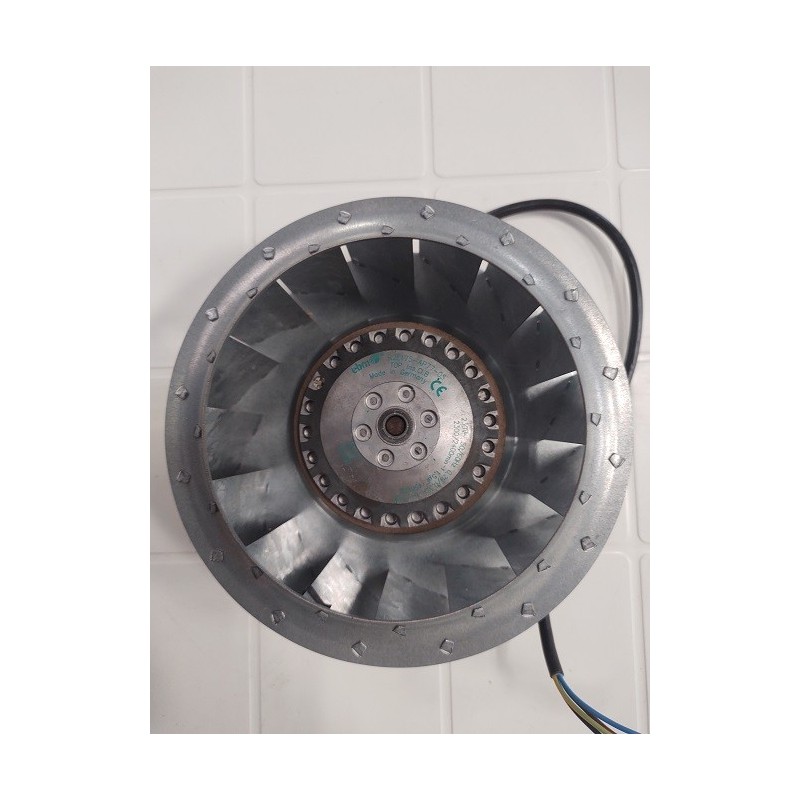

Tipo R2E175-AC77-05

Motor M2E068-BF

Fase 1 ~ 1 ~

Tensão nominal VAC 230

Frequência Hz 50 60

Método de obtenção de dados fa

Válido para aprovação / padrão CE

Velocidade (rpm) min-1 2600 2900

Consumo de energia W 55 65

Desenho atual A 0,25 0,29

Capacitor µF 1,5 1,5

Tensão do capacitor VDB 450

Capacitor padrão S0 (CE)

Min. contrapressão Pa 0

Min. contrapressão em H2O 0

Min. temperatura ambiente ° C -25

Máx. temperatura ambiente ° C 50 65

Corrente inicial A 0,45

Peso 1,32 kg

Tamanho do ventilador 175 mm

Superfície do rotor pintada de preto

Material do impulsor Chapa de aço, galvanizado por imersão a quente

Número de lâminas 16

Sentido de rotação no sentido horário, visto em direção ao rotor

Grau de proteção IP44; dependente da instalação e da posição de acordo com EN 60034-5

Classe de isolamento "B"

Umidade (F) / Ambiental (H)

Aula de proteção

H0 +

Máx. temperatura ambiente permitida

para motor (transporte / armazenamento)

+ 80 ° C

Min. temperatura ambiente permitida pra

motor (transporte / armazenamento)

- 40 ° C

Posição de instalação Eixo horizontal ou rotor na parte inferior; rotor no topo a pedido

Orifícios de drenagem de condensação no lado do rotor

Modo S1

Rolamento do motor Rolamento de esferas

Corrente de toque de acordo com IEC

60990 (circuito de medição Fig. 4,

Sistema TN)

<0,75 mA

Proteção do motor Protetor de sobrecarga térmica (TOP) conectado internamente

Com cabo Variável

Classe de proteção I (com conexão do cliente de aterramento de proteção)

Conformidade com as normas EN 60335-1; CE

Aprovação CC
