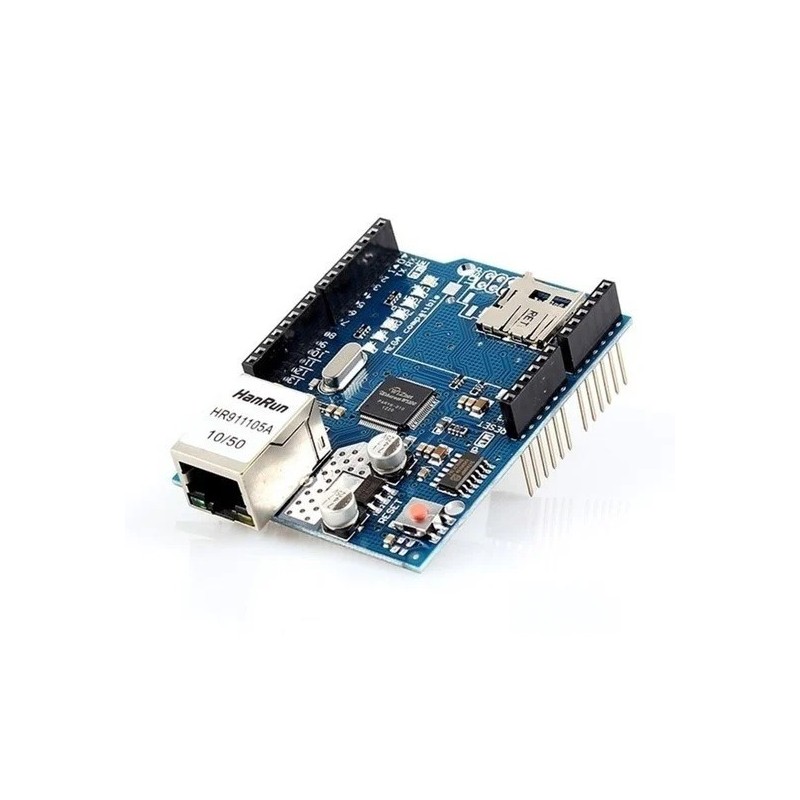

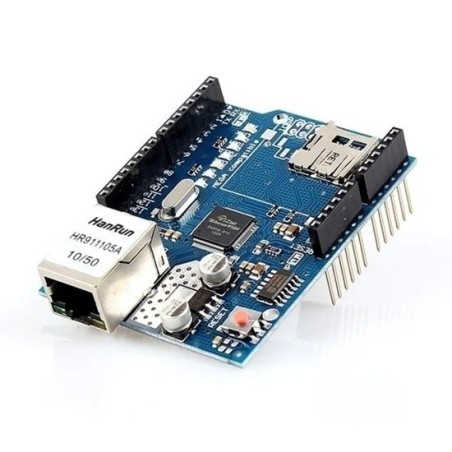

Placa ethernet shield w5100 para Arduino

Placa ethernet shield w5100 para Arduino

TCP, UDP, ICMP, ARP IPv4, IGMP, PPPoE, Ethernet

10BaseT/100BaseTX Ethernet PHY integrado

Suporte (Full-duplex e half-duplex)

Suporte Auto MDI / MDIX

Conexão ADSL Support (com suporte ao protocolo PPPoE com PAP / CHAP modo de autenticação)

Suporta 4 conexões independentes em simultâneo

Não suporta fragmentação de IP

Memória Interna 16Kbytes para Tx / Rx Buffers

Operação de 3.3V com 5V tolerância sinal I / O

Suporte Interface Serial (SPI modo 0, 3)

Saídas função Multi-LED (TX, RX, Full / Half duplex, Colisão, Speed Link)

O W5100 Wiznet fornece uma rede (IP) capaz de TCP e UDP.

PWR: indica que a placa e Shield está alimentada

LINK: indica a presença de uma ligação de rede e pisca quando o shield transmite ou recebe dados

FULLD: indica que a conexão de rede é full duplex

100M: indica a presença de uma conexão de rede 100 Mb / s (em oposição a 10 Mb / s)

RX: pisca quando o shield recebe dados

TX: pisca quando o shield envia os dados

COLL: pisca quando são detectadas colisões de rede
