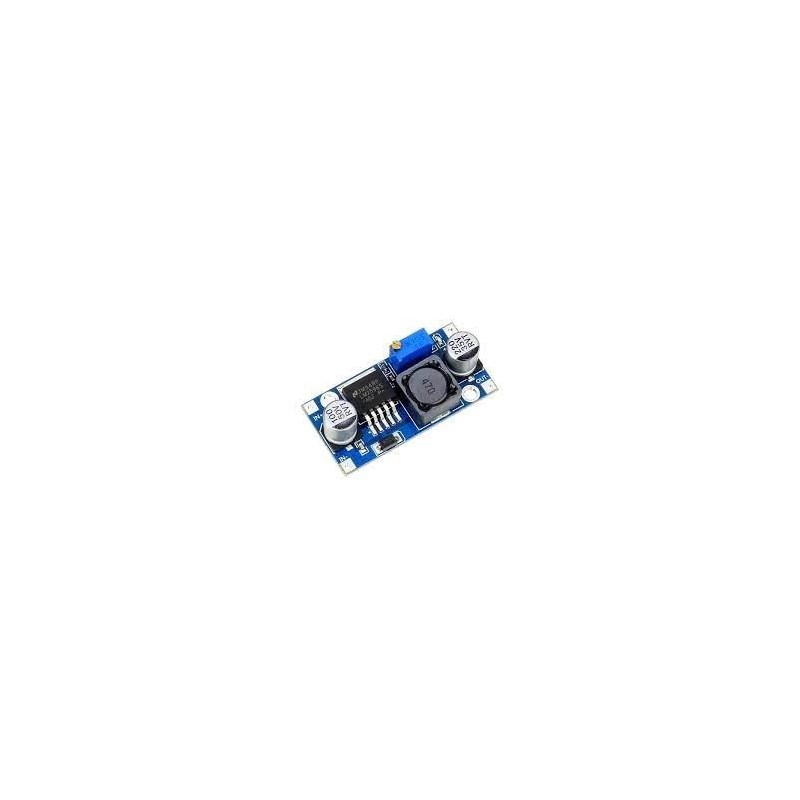

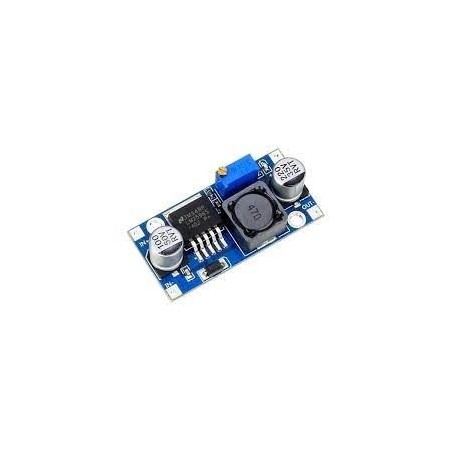

Modulo regulador de tensão step down Lm2596

O módulo regular de tensão LM2596 trabalha como um conversor DC DC no modo Step Down, sendo capaz de reduzir uma carga de até 3A com ótima eficiência. A tensão de saída pode ser ajustada entre 1,5 a 35v, tendo como entrada 3,2 a 40v. Possui uma velocidade de comutação de 150KHz e pode ser aplicado em circuitos onde a saída de um sensor é superior a 5v, tensão de entrada máxima em um Arduino ou PIC.

 Especificações:

- Tensão de entrada: 3,2-40v

- Tensão de saída: 1,5-35v (ajustável, entrada deve ser 1,5v maior que a saída)

- Corrente de saída: 2A corrente nominal, 3A máxima (é recomendado adicionar dissipador de calor se potência maior que 15W)

- Eficiência de conversão: até 92% (quanto maior a tensão de saída, maior a eficiência)

- Tensão suspensa mínima: 1,5v

- Velocidade de comutação: até 150KHz

- Velocidade de resposta dinâmica: 5% 200US.

- Circuito de proteção: SS36

- Temperatura de operação: classe industrial (-40  a 85) (potência de saída de 10W ou menos)

- Regulação de carga: ± 0,5%

- Dimensões: 50x23mm
