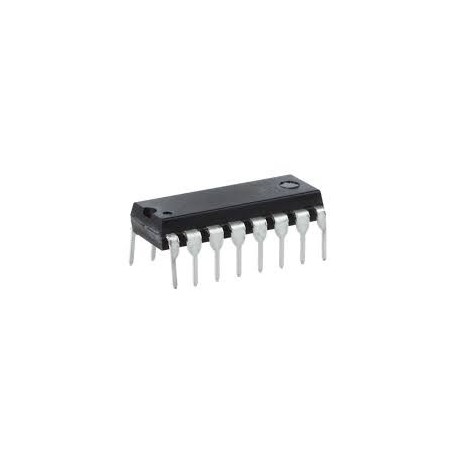

Circuito integrado ADM695ANZ

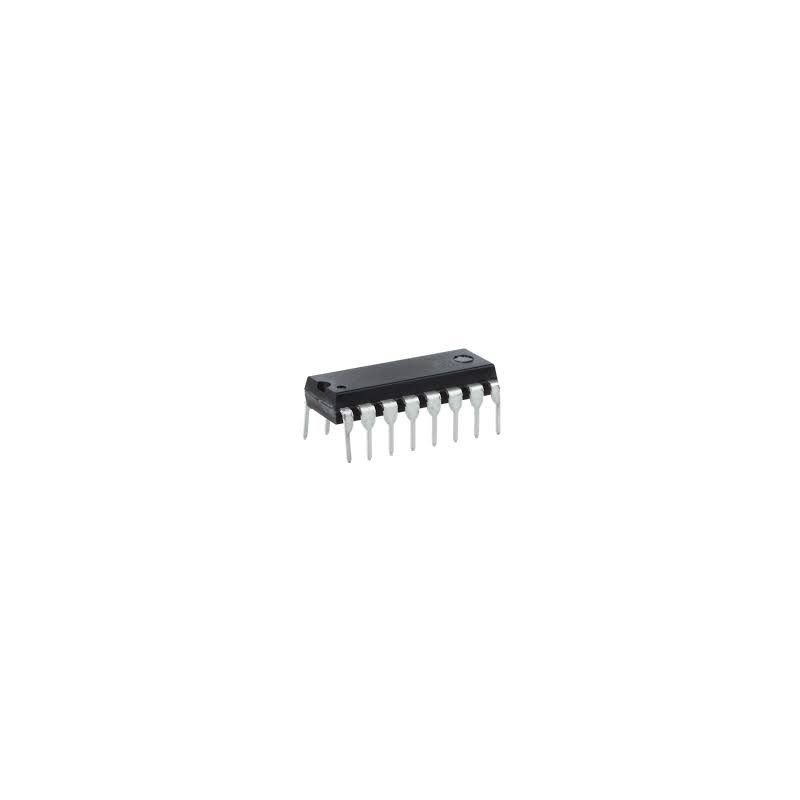

Circuito integrado ADM695ANZ

RECURSOS

Atualização superior para MAX690 – MAX695

Especificado sobre a temperatura

Baixo consumo de energia (5 mW)

Monitor de tensão de precisão

Redefinir asserção até 1 V VCC

Resistência baixa do interruptor 1,5 V Normal,

20 V em Backup

Unidade de alta corrente (100 mA)

Temporizador de vigilância - 100 ms, 1,6 s ou ajustável

600 nA Corrente de espera

Comutação automática de energia para backup de bateria

Bloqueio extremamente rápido de sinais de ativação de chip (5 ns)

Monitor de tensão para falha de energia

FORMULÁRIOS

Sistemas de microprocessador

Computadores

Controladores

Instrumentos inteligentes

Sistemas Automotivos

DESCRIÇÃO GERAL

A família de circuitos supervisores ADM690 – ADM695 oferece

soluções completas de chip único para monitoramento e fornecimento de energia

funções de controle da bateria em sistemas de microprocessador. Estes

funções incluem reset de µP, troca de bateria de backup, watchdog

temporizador, proteção contra gravação CMOS RAM e aviso de falha de energia. A família completa fornece uma variedade de configurações para

satisfazer a maioria dos requisitos de sistema do microprocessador.

O ADM690, ADM692 e ADM694 estão disponíveis em 8 pinos

Pacotes DIP e forneça:

1. Reinicialize a saída durante a inicialização, desligamento e

condições de escurecimento. A saída RESET permanece operacional com o VCC tão baixo quanto 1 V.

2. Comutação de backup de bateria para CMOS RAM, CMOS

microprocessador ou outra lógica de baixa potência.

3. Um pulso de redefinição se o cronômetro de vigilância opcional não tiver sido

alternado dentro de um tempo especificado.

4. Um detector de limiar de 1,3 V para aviso de falha de energia, bateria fraca

detecção ou para monitorar uma fonte de alimentação diferente de +5 V.

O ADM691, ADM693 e ADM695 estão disponíveis em 16 pinos

DIP e pacotes de estrutura de tópicos pequenos e fornece três

funções.

1. Grave proteção da CMOS RAM ou EEPROM.

2. Redefinição ajustável e períodos de tempo limite do cão de guarda.

3. Tempo limite separado do watchdog, alternância da bateria de backup e

saídas de status VCC baixo.

A família ADM690 – ADM695 é fabricada usando um avançado

processo CMOS epitaxial combinando baixo consumo de energia

(5 mW), porta de ativação por chip extremamente rápida (5 ns) e alta confiabilidade. A afirmação RESET é garantida com VCC tão baixo quanto 1 V.

Além disso, o circuito de comutação de energia é projetado para uma queda mínima de tensão, permitindo um aumento da corrente de saída

unidade de até 100 mA sem a necessidade de uma passagem externa

transistor
