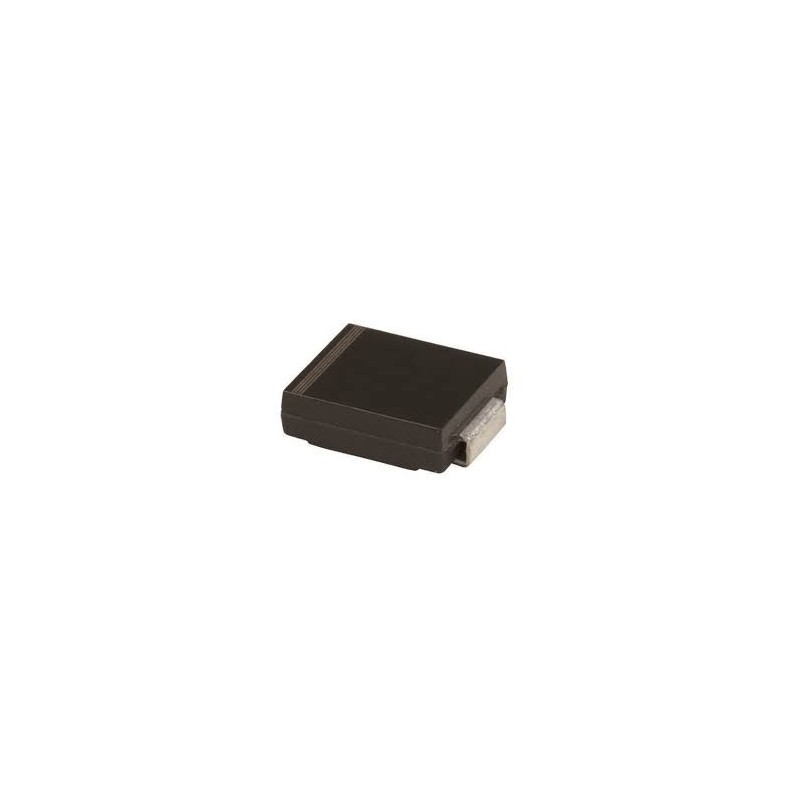

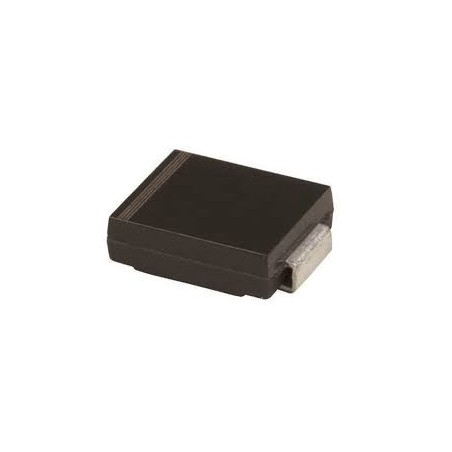

Diodo TPSMC18CA - SMD

18v 1Amp Bidirecional (18ca 4fm4r)

1500 Watts Surface Mount Transient Voltage Suppressor

A série TPSMC é projetada especificamente para proteger

equipamentos eletrônicos sensíveis a partir de transientes de tensão

induzido por relâmpagos e outros eventos de tensão transitórios.

Descrição

A série TPSMC é projetada especificamente para proteger

equipamentos eletrônicos sensíveis a partir de transientes de tensão

induzido por relâmpagos e outros eventos de tensão transitórios.

• Hi aplicação de confiabilidade

e grau automotivo

Qualificado pela AEC-Q101

• Para montagem em superfície

aplicativos para otimizar

espaço de tabuleiro

• pacote de baixo perfil.

• O modo de falha típico é

curto de mais especificado

tensão ou corrente

• Teste Whisker é conduzido

baseado em JEDEC

JESD201A por sua tabela 4a

e 4c

• IEC-61000-4-2 ESD

30kV (Ar), 30kV (Contato)

• Proteção contra ESD de dados

linhas de acordo com

IEC 61000-4-2

• Proteção de dados por EFT

linhas de acordo com

IEC 61000-4-4

• Alívio de tensão incorporado

• VBR @TJ

= VBR @ 25 ° C x (1 + aT

x (TJ - 25))

 (aT: coeficiente de temperatura)

• chip passivado de vidro

junção

• potência de pulso de pico de 1500W

capacidade em 10 / 1000µs

forma de onda, taxa de repetição

(ciclos de trabalho): 0,01%

• tempo de resposta rápido:

tipicamente menor que 1,0ps

de 0V a BV min

• excelente fixação

capacidade

• surto incremental baixo

resistência

• IR típico menor que 1µA

acima de 13V

• Temperatura alta

solda garantida:

260 ° C / 10 segundos a

terminais

• O pacote de plástico é

inflamabilidade avaliado V-0 por

Laboratórios Underwriters

• Conheça MSL level1, por

J-STD-020, LF maximun

pico de 260 ° C

• Estanho fosco sem chumbo

• Livre de halogênio e RoHS

 compatível

• E3 sem Pb significa 2º

nível de interconexão é

Pb-free e o terminal

material de acabamento é estanho (Sn)

(IPC / JEDEC J-STD609A.01)

Aplicações

Os dispositivos TVS são ideais para a proteção de interfaces de E / S,

Barramento VCC e outros circuitos vulneráveis ??usados ??em Telecom,

Aplicações eletrônicas de informática, industrial e de consumo.
