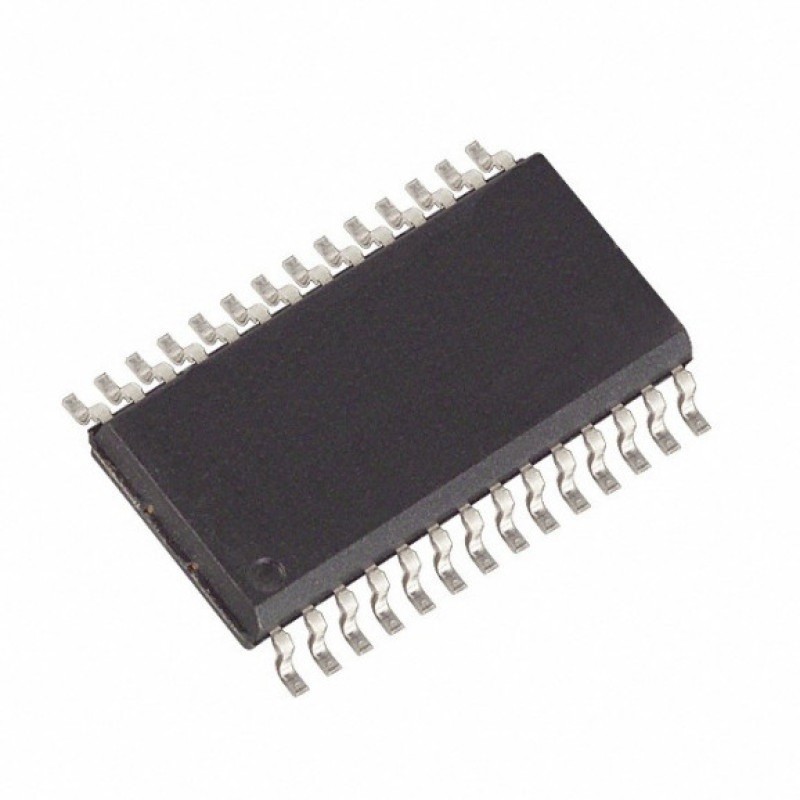

Circuito integrado AT45D041A-RC SMD SOIC 28 pinos

Circuito integrado AT45D041A-RC  SMD SOIC 28 pinos

IC FLASH 4M SPI 15MHZ 28SOIC

Características

• 100% Compatível com AT45D041

• fonte única 4.5V - 5.5V

• Arquitetura de Interface Serial

• Operação do Programa de Página

Reprograma de Ciclo Único (Apagar e Programar)

- 2048 páginas (264 bytes / página) Memória principal

• Operações opcionais de apagamento de páginas e bloqueios

Dois buffers de dados SRAM de 264 bytes - permite o recebimento de dados

Reprogramação de Memória Não Volátil

• Capacidade de leitura contínua por toda a matriz

• Programa interno e temporizador de controle

• Baixa dissipação de energia

- corrente de leitura ativa de 15 mA típica

- 10 µA corrente de espera CMOS típica

• Frequência Máxima do Relógio de 15 MHz

• Recurso de proteção de dados de hardware

• Compatível com Interface Serial Periférica (SPI) - Modos 0 e 3

• Entradas e Saídas Compatíveis com CMOS e TTL

• Intervalos de Temperatura Comercial e Industrial

Descrição

O AT45D041A é uma memória Flash de interface serial de apenas 5 volts adequada para reprogramação de insistemas. Seus 4.325.376 bits de memória estão organizados em 2048 páginas de

264 bytes cada. Além da memória principal, o AT45D041A também contém dois

Buffers de dados SRAM de 264 bytes cada. Os buffers permitem o recebimento de dados enquanto

página na memória principal está sendo reprogramada.

memórias que são acessadas aleatoriamente com múltiplos

linhas de endereço e uma interface paralela, o DataFlash usa um

interface serial para acessar sequencialmente seus dados. O simples

a interface serial facilita o layout do hardware, aumenta a confiabilidade do sistema, minimiza o ruído de comutação e reduz

tamanho do pacote e contagem de pinos ativa. O dispositivo está otimizado

para uso em muitas aplicações comerciais e industriais

onde alta densidade, baixa contagem de pinos, baixa voltagem e baixa potência são essenciais. Aplicações típicas para o DataFlash

são armazenamento de voz digital, armazenamento de imagens e armazenamento de dados.

O dispositivo opera em freqüências de clock de até 15 MHz

com um consumo de corrente de leitura ativo típico de 15 mA

Para permitir uma reprogramação simples no sistema, o

O AT45D041A não requer tensões altas de entrada para programação. O dispositivo opera a partir de um único poder

fornecer, 4.5V a 5.5V, tanto para o programa e operações de leitura. O AT45D041A é ativado através do chip select

pino (CS) e acessado através de uma interface de três fios

da Entrada Serial (SI), da Saída Serial (SO) e da Série

Relógio (SCK).

Todos os ciclos de programação são auto-cronometrados e não

O ciclo de apagamento é necessário antes da programação.
