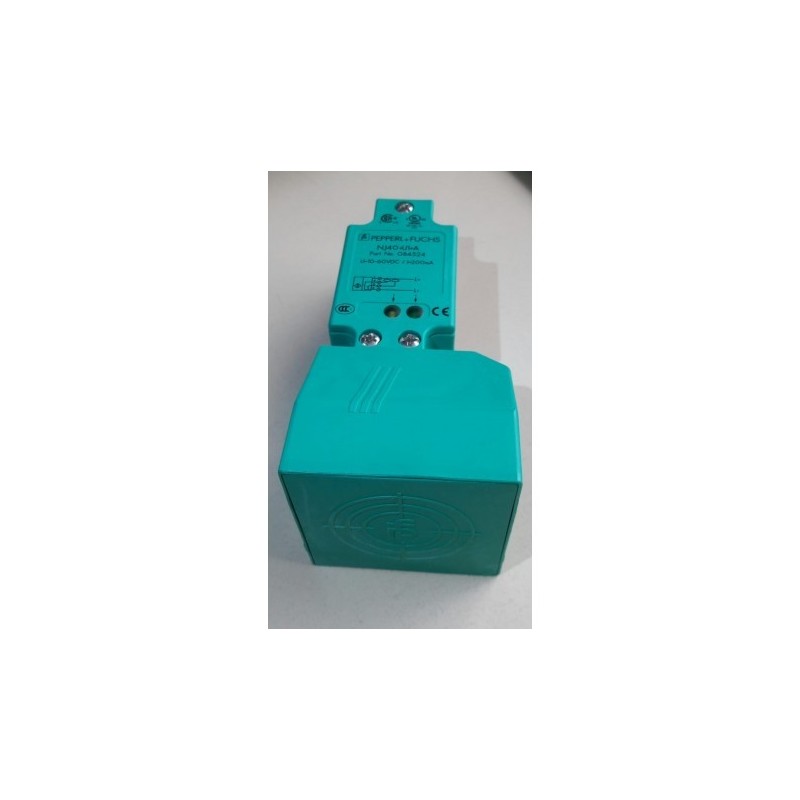

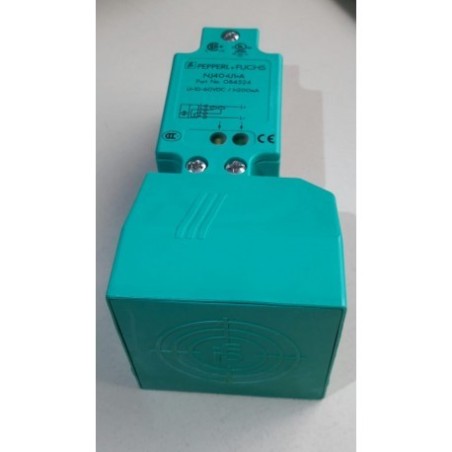

Sensor indutivo NJ40+U1+A

Sensor indutivo NJ40+U1+A

Voltagem de alimentação 10V

Distância de detecção 40 mm

Corrente de saída 200 mA

Função de comutação Normalmente aberto (NO)

Tipo de saída PNP

Distância de operação nominal 40 mm

Instalação não-flush

Polaridade de saída DC

Distância de operação assegurada 0 ... 32,4 mm

Distância operacional real 36 ... 44 mm typ. 40 mm

Fator de Redução r Al 0.5

Fator de Redução r Cu 0.45

Fator de redução r 304 0.8

Nominal ratings

Tensão operacional 10 ... 30 V

Freqüência de comutação 0 ... 100 Hz

Histerese 1 ... 10 tipo. 5%

Proteção contra polaridade reversa polaridade reversa protegida

Proteção contra curto-circuito pulsando

Queda de voltagem = 2,8 V

Queda de tensão em I L

Queda de tensão I L = 1 mA, elemento de comutação 0,5 ... 2,3 V typ. 0,9 V

Queda de tensão I L = 10 mA, elemento de comutação 0,8 ... 2,2 V typ. 1,4 V

Queda de tensão I L = 20 mA, elemento de comutação 0,9 ... 2,3 V typ. 1,5 V

Queda de tensão I L = 50 mA, elemento de comutação 0,9 ... 2,5 V typ. 1,6 V

Queda de tensão I L = 100 mA, elemento de comutação 1 ... 2,6 V typ. 1,8 V

Queda de tensão I L = 200 mA, elemento de comutação 1,2 ... 2,8 V typ. 2 V

Corrente de operação 0 a 200 mA

Corrente fora de estado 0 ... 0,5 mA typ. 0,01 mA

Corrente desenergizada T U = 40 ° C, elemento de comutação desligado = 100 µA

Corrente de fornecimento sem carga 10 10 mA

Indicador de tensão de operação LED verde

Indicador de estado de comutação LED amarelo

Parâmetros relacionados à segurança funcional

MTTF d 580 a

Tempo da Missão (T M ) 20 a

Cobertura de Diagnóstico (DC) 0 %

Aprovações e certificados

Conformidade EAC TR CU 020/2011

Aprovação UL cULus Listed, General Purpose

Aprovação CSA cCSAus Listed, General Purpose

Aprovação CCC Certificado pela Certificação Compulsória da China (CCC)

Condições ambientais

Temperatura ambiente -25 ... 70 ° C (-13 ... 158 ° F)

Temperatura de armazenamento -25 ... 85 ° C (-13 ... 185 ° F)

Especificações mecânicas

Tipo de conexão Terminais de parafuso

Informação para conexão Um máximo de dois condutores com a mesma seção transversal central pode ser montado em uma conexão de terminal!

torque de aperto 1,2 Nm + 10%

Seção transversal do núcleo até 2,5 mm 2

Seção transversal mínima do núcleo sem manga terminal de fios 0.5 mm 2 , com mangas conectoras 0.34 mm 2

Seção transversal máxima do núcleo sem manga terminal de cabo 2,5 mm 2 , com mangas conectoras 1,5 mm 2

Material da carcaça PBT

Rosto sensível PBT

Grau de proteção IP68
