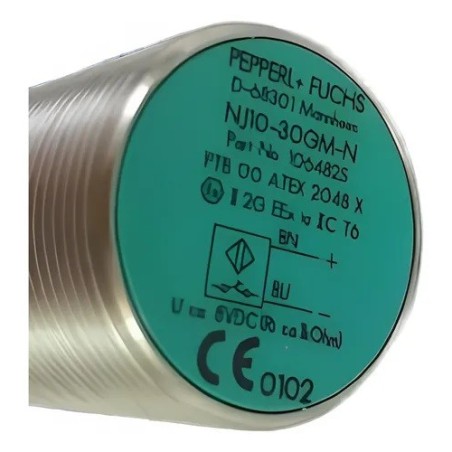

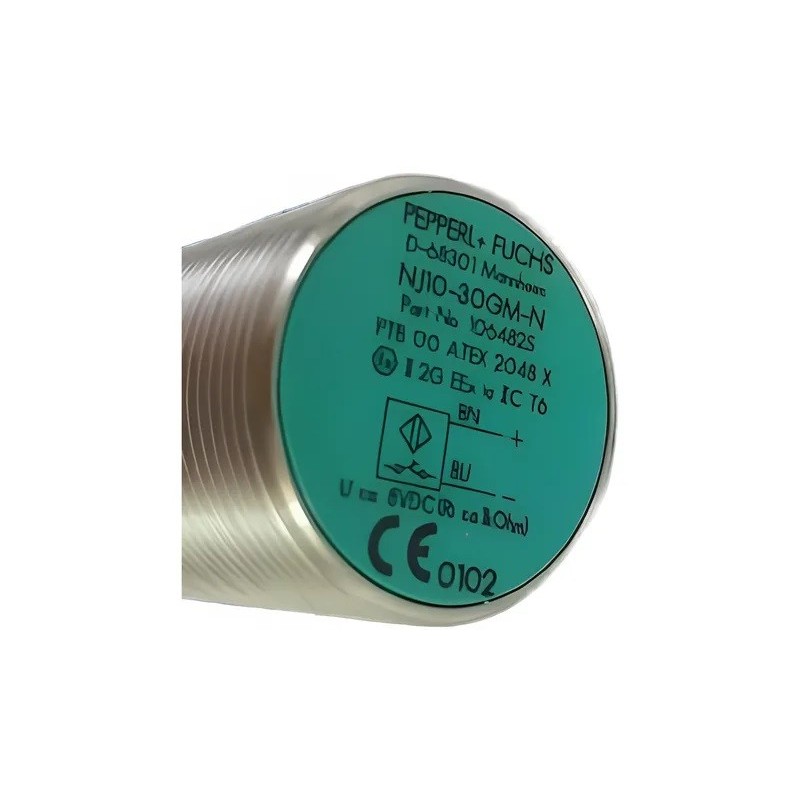

Sensor indutivo tubular 2 fios - NJ10-30GM-N

Sensor indutivo tubular 2 fios - NJ10-30GM-N

Dados gerais

Funcao de comutacao Normalmente fechado (NF)

Tipo de saida NAMUR

Intervalo de comutacao sn 10 mm

Montagem nivelado

Intervalo seguro de comutacao sa 0 ... 8,1 mm

Factor de reducao rAl 0,4

Factor de reducao rCu 0,3

Factor de reducao r1.4301 0,85

Tipo de saida de 2 fios

Dados caracteristicos

Tensao nominal Uo 8,2 V (Ri aprox. 1 kĦ)

Tensao de funcionamento UB 5 ... 25 V

Frequencia de comutacao f 0 ... 300 Hz

Histerese H 3 %

Consumo de corrente

Placa de medicao nao abrangida . 3 mA a tensao nominal

Placa de medicao abrangida . 1 mA a tensao nominal

Condicoes ambiente

Temperatura ambiente -25 ... 100 ‹C (-13 ... 212 ‹F)

Dados mecanicos

Tipo de saida Cabo PVC , 2 m

Seccao transversal do condutor 0,75 mm2

Material da caixa Aco inoxidavel 1.4305 / AISI 303

Superficie frotal PBT

Grau de proteccao IP67

Cabo

Diametro do cabo 6 mm } 0,2 mm

Raio de curvatura > 10 x diametro do cabo

Informacoes gerais

Aplicacao numa area potencialmente

explosiva

ver manual de instrucoes

Categoria 1G; 2G; 1D

Conformidade de directivas e normas

Conformidade-padrao

NAMUR EN 60947-5-6:2000

IEC 60947-5-6:1999

Padroes EN 60947-5-2:2007

EN 60947-5-2/A1:2012

IEC 60947-5-2:2007

IEC 60947-5-2 AMD 1:2012

Autorizacoes certificados

Conformidade com EAC TR CU 012/2011

Autorizacao FM

Desenho de controle 116-0165

Autorizacao UL

Ordinary Location E87056

Area perigosa E501628

Desenho de controle 116-0452

Autorizacao CSA cCSAus Listed, General Purpose

Autorizacao CCC Produtos com tensao de operacao maxima de .36 nao

necessitam de aprovacao, por este motivo nao apresentam

identificacao CCC.
