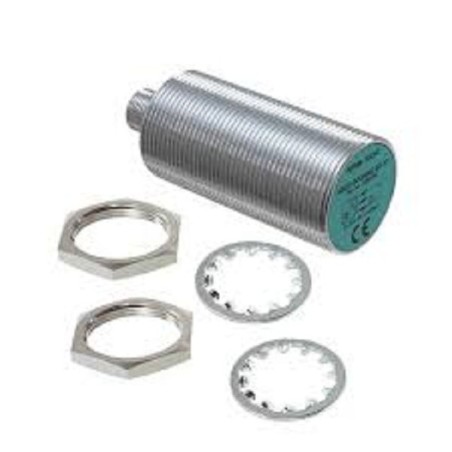

Sensor indutivo tubular 22mm 3 fios - NEB22-30GM60-E2-V1

Sensor indutivo tubular 22mm 4 fios - NEB22-30GM60-E2-V1

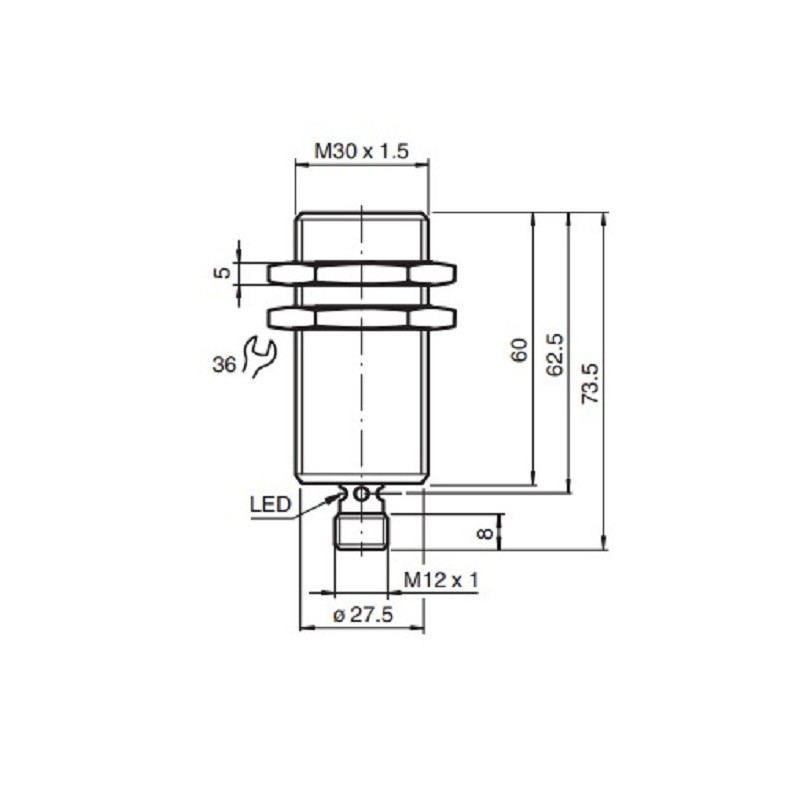

Sensor rosca M30

Distância de detecção - 22mm

Comprimento : 60mm

Conector: 3 vias

Wire: 3

PNP - NA

Especificações Gerais

Função de comutação normalmente aberta (NÃO)

Tipo de saída PNP

Distância operacional nominal sn 22 mm

Instalação quase nivelada

Polaridade de saída DC

Distância de operação garantida sa 0 ... 17,8 mm

Fator de redução rAl 0,25

Fator de redução rCu 0,22

Fator de redução r304 0,65

Tipo de saída 3 fios

Avaliações nominais

Condições de instalação

A 6 mm

B 37 mm

C 66 mm

F 80 mm

Tensão de operação UB 10 ... 30 V

Frequência de comutação f 0 ... 150 Hz

Histerese H = 10%

Proteção contra polaridade reversa protegida contra polaridade reversa

Pulso de proteção contra curto-circuito

Queda de tensão Ud = 5 V

Corrente operacional IL 0 ... 200 mA

Corrente de estado desligado Ir = 0,1 mA

Corrente de alimentação sem carga I0 = 10 mA

LED indicador de estado de comutação, amarelo

Parâmetros relacionados à segurança funcional

MTTFd 213 a

Mission Time (TM) 20 a

Cobertura de diagnóstico (DC) 0%

Conformidade com padrões e diretivas

Conformidade padrão

Normas EN 60947-5-2: 2007

IEC 60947-5-2: 2007

Atribuição de conector não padrão

Aprovações e certificados

Aprovação UL cULus Listed, General Purpose

Aprovação CSA cCSAus Listed, General Purpose

Aprovação CCC Aprovação / marcação CCC não exigida para produtos classificados =36 V

Condições ambientais

Temperatura ambiente -25 ... 70 ° C (-13 ... 158 ° F)

Especificações mecânicas

Tipo de conexão Plugue conector M12 x 1, 4 pinos

Latão cromado do material da caixa

Sensing face PBT

Grau de proteção IP67

General specifications

Switching function Normally open (NO)

Output type PNP

Rated operating distance sn 22 mm

Installation quasi flush

Output polarity DC

Assured operating distance sa 0 ... 17.8 mm

Reduction factor rAl 0.25

Reduction factor rCu 0.22

Reduction factor r304 0.65

Output type 3-wire

Nominal ratings

Installation conditions

A 6 mm

B 37 mm

C 66 mm
