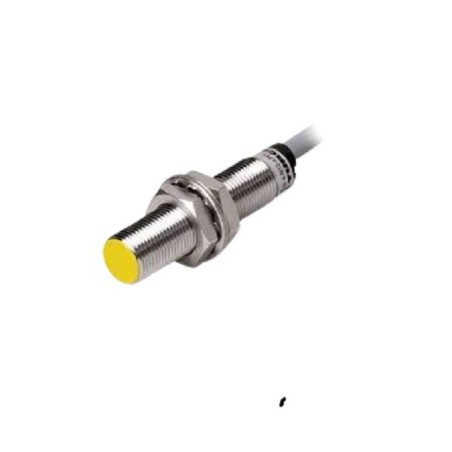

Sensor indutivo tubular 4mm 3 fios - Bi4-M12-AP6X

Sensor indutivo tubular 4mm 3 fios - Bi4-M12-AP6X

Sensor 50mm x 12mm (CxD)

Sensor rosca M12 comprimento 50mm x diâmetro 12mm

Tensão - 10~30vdc NA(Normalmente aberto)

PNP conexão cabo 2mt

Tipo BI4-M12-AP6X

Ident. não. 4607006

Distância nominal de comutação 4 mm

Condições de montagem Flush

Distância de operação protegida = (0,81 × Sn) mm

Fatores de correção St37 = 1; Al = 0,3; aço inoxidável = 0,7; Ms =

0,4

Precisão de repetição = 2% da escala completa

Desvio de temperatura = ± 10%

Histerese 3… 15%

Temperatura ambiente -25… + 70 ° C

Tensão operacional 10… 30 VDC

Ondulação residual = 10% Uss

Corrente operacional nominal DC = 200 mA

Corrente sem carga = 15 mA

Corrente residual = 0,1 mA

Tensão de teste de isolamento = 0,5 kV

Proteção contra curto-circuito sim / cíclica

Queda de tensão em Ie = 1,8 V

Quebra de fio / Proteção de polaridade reversa sim / Completa

Função de saída de 3 fios, contato NA, PNP

Frequência de comutação 2 kHz

Barril roscado de design, M12 × 1

Dimensões 54 mm

Material da caixa Metal, CuZn, Cromado

Material de área ativa Plástico, PA12-GF30

Plástico da tampa da extremidade, EPTR

Máx. aperto da porca da caixa de torque 10 Nm

Technical Data

Design Threaded barrel

Construction size M12 x 1

Rated switching distance 4 mm

Mounting conditions Flush

Operating voltage 10…30 VDC

Switching element function NO contact

Output function PNP

Electrical connection Cable

Cable length 2.0  m

Housing material Metal

Housing quality CuZn

Housing surface Chrome-plated

Ambient temperature (min.) -25  °C

Ambient temperature (max.) 70  °C

Protection class IP67

Special features Sn +
