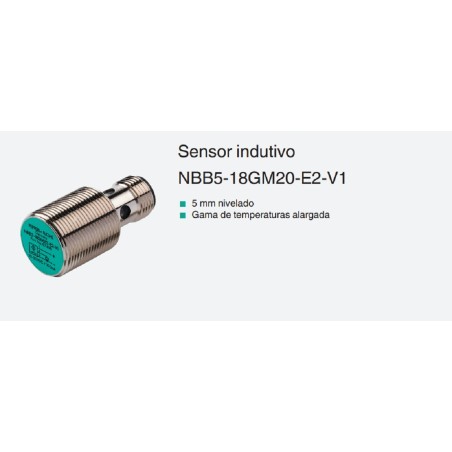

Sensor indutivo tubular 5mm 3 pinos - NBB5-18GM20-E2-V1 PEPPERL+FUCHS

Sensor indutivo tubular 5mm 3 pinos - NBB5-18GM20-E2-V1 PEPPERL+FUCHS

Sensor rosca M18 x 20mm PNP (NA) 30v 100mha

Dados gerais

Função de comutação Normalmente aberto (NA)

Tipo de saída PNP

Intervalo de comutação sn 5 mm

Montagem nivelado

Polaridade de saída DC

Intervalo seguro de comutação sa 0 ... 4,05 mm ( -25 ... 70 °C (-13 ... 158 °F) )

0 ... 3,8 mm ( -40 ... -25 °C (-40 ... -13 °F) )

Factor de redução rAl 0,2

Factor de redução rCu 0,15

Factor de redução r1.4301 0,62

Tipo de saída de 3 fios

Dados característicos

Tensão de funcionamento UB 10 ... 30 V

Frequência de comutação f 0 ... 1000 Hz

Protecção contra as inversões da polaridade protecção contra polaridade inversa

Protecção contra curto-circuito cíclico

Queda de tensão Ud = 3 V

Corrente de funcionamento IL 0 ... 100 mA

Corrente residual Ir 0 ... 0,5 mA tipo 0,1 µA com 25 °C

Corrente reactiva I0 = 20 mA

Indicação do estado de comutação LED multiorifícios, amarelo

Características da seguranla funcional

MTTFd 2210 a

Vida útil (TM) 20 a

Grau de cobertura do diagnóstico (GCD) 0 %

Conformidade de directivas e normas

Conformidade-padrão

Padrões EN 60947-5-2:2007

EN 60947-5-2/A1:2012

IEC 60947-5-2:2007

IEC 60947-5-2 AMD 1:2012
