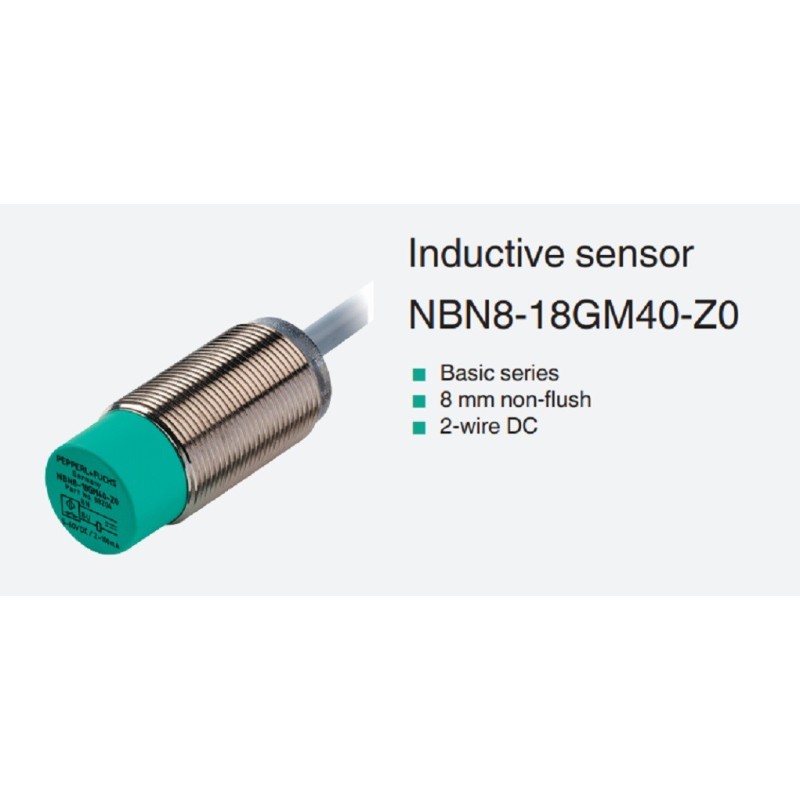

Sensor indutivo tubular 8mm 2 fios - NBN8-18GM40-Z0 PEPPERL+FUCHS

Sensor indutivo tubular 8mm 2 fios - NBN8-18GM40-Z0 PEPPERL+FUCHS

Sensor rosca M18 x 40mm  60v 100mAh

Especificações Gerais

Função de comutação normalmente aberta (NA)

Tipo de saída de dois fios

Distância operacional nominal sn 8 mm

Instalação sem descarga

Polaridade de saída DC

Distância de operação garantida sa 0 ... 6,5 mm

Distância operacional real sr 7,2 ... 8,8 mm típica. 8 mm

Fator de redução rAl 0,43

Fator de redução rCu 0,42

Fator de redução r304 0,73

Tipo de saída 2 fios

Avaliações nominais

Tensão de operação UB 5 ... 60 V

Frequência de comutação f 0 ... 500 Hz

Histerese H 1 ... 10 típ. 5%

Proteção contra polaridade reversa tolerante a polaridade reversa

Pulso de proteção contra curto-circuito

Queda de tensão Ud = 5 V

Corrente operacional IL 2 ... 100 mA

Menor corrente operacional Im 2 mA

Corrente no estado desligado Ir 0 ... 0,5 mA típ.

Indicador de estado de comutação em todos os LEDs de direção, amarelo

Parâmetros relacionados à segurança funcional

MTTFd 1694 a

Mission Time (TM) 20 a

Cobertura de diagnóstico (DC) 0%

Conformidade com padrões e diretivas

Conformidade padrão

Normas EN 60947-5-2: 2007

EN 60947-5-2 / A1: 2012

IEC 60947-5-2: 2007

IEC 60947-5-2 AMD 1: 2012

Aprovações e certificados

Aprovação UL cULus Listed, General Purpose

Aprovação CSA cCSAus Listed, General Purpose

Aprovação CCC certificada pela China Compulsory Certification (CCC)

Condições ambientais

Temperatura ambiente -25 ... 70 ° C (-13 ... 158 ° F)

Especificações mecânicas

Tipo de conexão cabo PVC, 2 m

Seção transversal do núcleo 0,34 mm2

Latão material da caixa, banhado a níquel

Sensing face PBT

Grau de proteção IP67

Cabo

Diâmetro do cabo 4,8 mm ± 0,2 mm

Raio de curvatura> 10 x diâmetro do cabo
