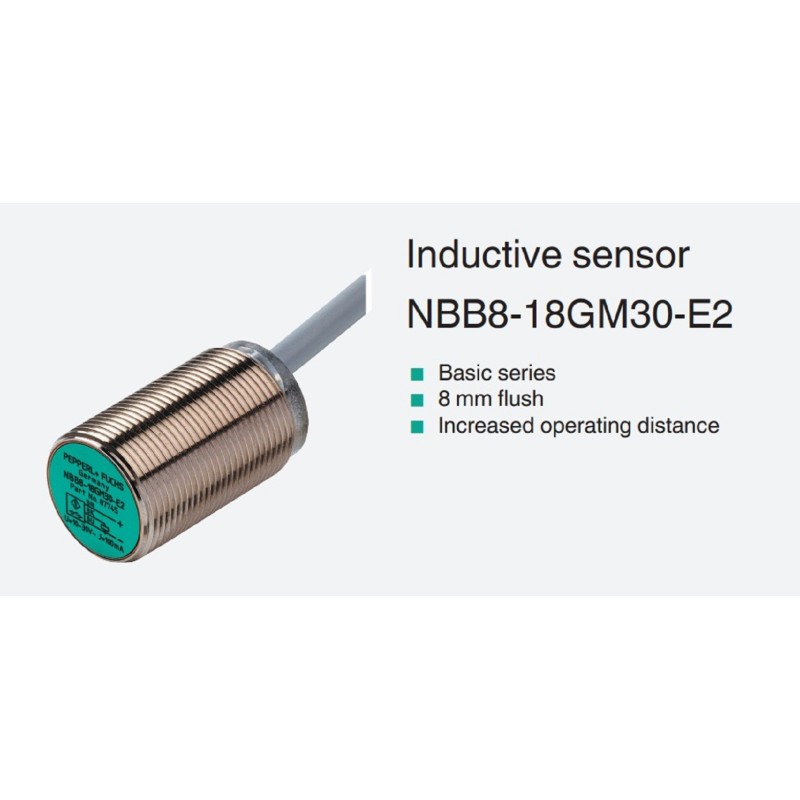

Sensor indutivo tubular 8mm 3 fios - NBB8-18GM30-E2 PEPPERL+FUCHS

Sensor indutivo tubular 8mm 3 fios - NBB8-18GM30-E2 PEPPERL+FUCHS

Sensor PNP rosca M18 x 30mm 3 fios 30vcc 100mAh

Especificações Gerais

Função de comutação normalmente aberta (NA)

Tipo de saída PNP

Distância operacional nominal sn 8 mm

Flush de instalação

Polaridade de saída DC

Distância de operação garantida sa 0 ... 6,48 mm

Fator de redução rAl 0,45

Fator de redução rCu 0,4

Fator de redução r304 0,7

Tipo de saída 3 fios

Avaliações nominais

Tensão de operação UB 10 ... 30 V

Frequência de comutação f 0 ... 500 Hz

Histerese H típ. 5%

Proteção contra polaridade reversa protegida contra polaridade reversa

Pulso de proteção contra curto-circuito

Queda de tensão Ud = 3 V

Corrente operacional IL 0 ... 100 mA

Corrente no estado desligado Ir 0 ... 0,5 mA típ. 0,1 µA a 25 ° C

Corrente de alimentação sem carga I0 = 15 mA

Atraso de tempo antes da disponibilidade tv = 20 ms

LED indicador de estado de comutação, amarelo

Parâmetros relacionados à segurança funcional

MTTFd 2090 a

Mission Time (TM) 20 a

Cobertura de diagnóstico (DC) 0%

Conformidade com padrões e diretivas

Conformidade padrão

Normas EN 60947-5-2: 2007

EN 60947-5-2 / A1: 2012

IEC 60947-5-2: 2007

IEC 60947-5-2 AMD 1: 2012

Aprovações e certificados

Aprovação UL cULus Listed, General Purpose

Aprovação CSA cCSAus Listed, General Purpose

Aprovação CCC Aprovação / marcação CCC não exigida para produtos classificados =36 V

Condições ambientais

Temperatura ambiente -25 ... 70 ° C (-13 ... 158 ° F)

Especificações mecânicas

Tipo de conexão cabo PVC, 2 m

Seção transversal do núcleo 0,34 mm2

Latão material da caixa, banhado a níquel

Sensing face PBT

Grau de proteção IP67

Cabo

Diâmetro do cabo 4,6 mm ± 0,2 mm

Raio de curvatura> 10 x diâmetro do cabo
