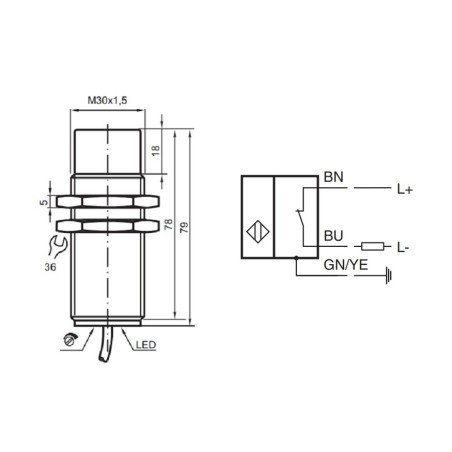

Sensor de proximidade capacitivo tubular 10mm 2 fios + terra - CJ10-30GM-WO PEPPERL+FUCHS

Sensor de proximidade capacitivo tubular 10mm 2 fios + terra - CJ10-30GM-WO PEPPERL+FUCHS

Dados gerais

Função de comutação Normalmente fechado (NF)

Tipo de saída Dois fios

Intervalo de comutação sn 10 mm

Montagem não nivelado

Polaridade de saída AC

Intervalo seguro de comutação sa 0 ... 7,2 mm

Tipo de saída de 2 fios

Dados característicos

Condições de montagem

A 0 mm

B 0 mm

C 30 mm

F 50 mm

Tensão de funcionamento UB 20 ... 253 V AC 1)

Frequência de comutação f 0 ... 10 Hz

Histerese H 2 ... 10 tipo 5 %

Protecção contra as inversões da polaridade tolerância de polaridade

Queda de tensão no caso de IL

Queda de tensão IL = 100 mA, Elemento de

comutação Ligado

Ud tipo 7 V

Corrente de curta duração (20ms, 0,1Hz) 0 ... 1200 mA

Tesão de isolamento de medição UBIS 1500 V

Corrente de funcionamento IL 5 ... 200 mA

corrente mínima de funcionamento Im 5 mA

Corrente residual Ir 0,7 ... 1,5 mA tipo

Retardamento de prontidão tv = 300 ms

Indicação do estado de comutação LED, amarelo

Indicações/Elementos de comando

Potenciómetro Regulador de sensibilidade

Conformidade de directivas e normas

Conformidade-padrão

Padrões EN 60947-5-2:2007

EN 60947-5-2/A1:2012

IEC 60947-5-2:2007

IEC 60947-5-2 AMD 1:2012
