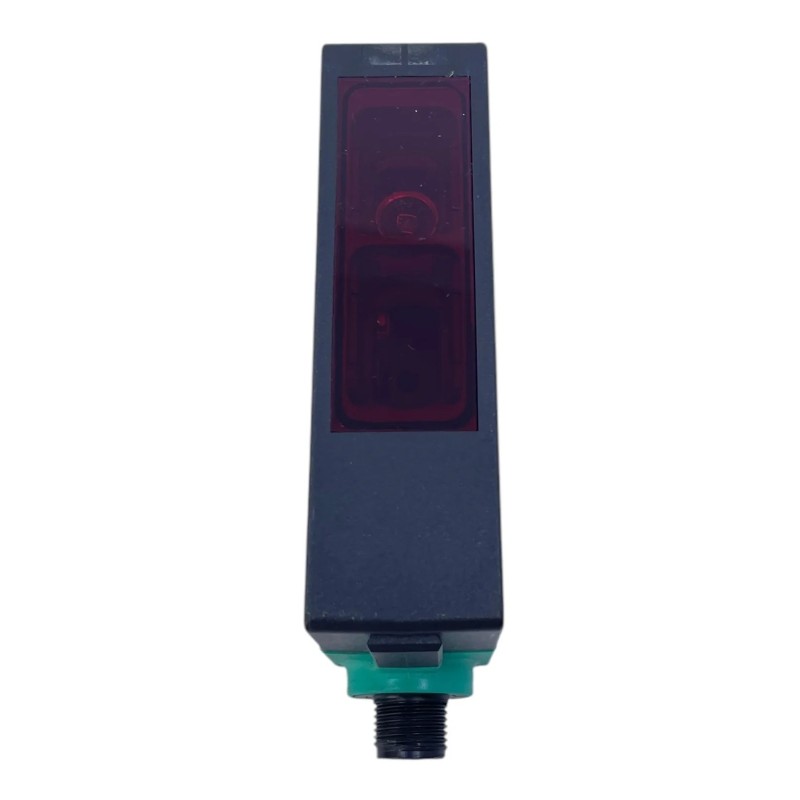

Sensor de barreira emissor LD28-LAS-F1/76a/105

Sensor de barreira  LD28-LAS-F1/76a/105

PEPPERL+FUCHS

Thru-beam sensor

with 5-pin, M12 x 1 plastic connector

• Série universal com alta versatilidade

campos de uso

• Resistente ao ruído: confiável

operação sob todas as condições

• LED altamente visível como auxílio ao alinhamento

óptica do receptor

• Emissor com entrada de teste

• Versão com luz vermelha

A família de sensores da série 28 pode ser universalmente

usava. Possui uma grande variedade de modelos

que permite a integração em qualquer automação

meio Ambiente. Os sensores estão contidos

em caixas de plástico resistentes à água

com várias opções de fixação e arranhões

tampa óptica resistente. Recursos como um

função do temporizador e funções, incluindo uma luz /

interruptor escuro, ajustador de sensibilidade e

LEDs de status visíveis exigem menos esforço no

parte do usuário e agilize a instalação,

configuração e operação. Praticamente qualquer tarefa

associado ao posicionamento, movimentação, transporte

e monitoramento pode ser realizado

com esses sensores

Componentes do sistema

Emissor LD28-F1 / 76a / 105

Receptor LV28-F1 / 82b / 105/110

Especificações Gerais

Alcance efetivo de detecção 0 ... 30 m

Alcance de detecção do limiar de 40 m

Fonte de luz LED

Luz vermelha visível modulada do tipo leve, 660 nm

LED de auxílio de alinhamento vermelho (na lente do receptor)

iluminado constantemente: o feixe é interrompido,

pisca: atingindo o ponto de comutação,

desligado: controle de estabilidade suficiente

Frequência do transmissor F1 = 25 kHz

Diâmetro do ponto de luz aprox. 0,6 m a 30 m

Ângulo de divergência emissor 1,2 °,

Receptor 5 °

Limite de luz ambiente 50000 Lux

Parâmetros funcionais relacionados à segurança

MTTFd 620 a

Tempo de Missão (TM) 20 a

Cobertura de diagnóstico (CC) 90%

Indicadores / meios de operação

LED indicador de operação verde

LED indicador de função amarelo:

1. LED aceso constantemente: sinal> 2 x ponto de comutação (função

reserva)

2. LED pisca: sinal entre 1 x ponto de comutação e 2 x

ponto de comutação

3. LED apagado: sinal <ponto de comutação

Ajuste da sensibilidade dos elementos de controle (ajuste para <25% do valor efetivo

faixa de operação), interruptor de comutação Light-on / dark-on

Especificações Eletricas

Tensão de operação UB 10 ... 30 V DC

Ondulação 10%

Corrente de alimentação sem carga I0 Emissor: = 50 mA

Receptor: = 35 mA

Entrada

Desativação do emissor de entrada de teste a + UB (Imax. <3 mA a 30 V DC)

Resultado

Saída de indicação de pré-falha 1 Transistor PNP, protegido contra curto-circuito, protegido de ré

polaridade, coletor aberto, Umax = 30 V DC, Imax = 0,2 A

A saída se torna inativa se o nível do sinal cair abaixo de

a função reserva por aprox. 10 s (LEDs amarelo e vermelho

instantâneo).

Se o feixe de luz for interrompido quatro vezes durante esse período, o

a saída se torna imediatamente inativa.

Tipo de comutação claro / escuro, comutável

Saída de sinal 1 saída push-pull (4 em 1), protegida contra curto-circuito, reversa

polaridade protegida

Tensão de comutação máx. 30 V DC

Corrente de comutação máx. 100 mA

Frequência de comutação f 1000 Hz

Tempo de resposta 0,5 ms

Conformidade

Padrão do produto EN 60947-5-2

Condições ambientais

Temperatura ambiente -40 ... 60 ° C (-40 ... 140 ° F)

Temperatura de armazenamento -40 ... 75 ° C (-40 ... 167 ° F)

Especificações mecânicas

Largura da caixa 25,8 mm

Altura da caixa 88 mm

Profundidade da caixa 54,3 mm

Grau de proteção IP67

Conexão 5 pinos, conector plástico M12 x 1

Material

Habitação Plástico ABS

Painel óptico de plástico

Massa 140 g (emissor e receptor)

Aprovações e certificados

Classe de proteção II, tensão nominal = 250 V CA com grau de poluição 1-2

de acordo com IEC 60664-1

Aprovação UL cULus listado, fonte de alimentação classe 2

Aprovação CCC Aprovação / marcação CCC não necessária para produtos com classificação =36 V
