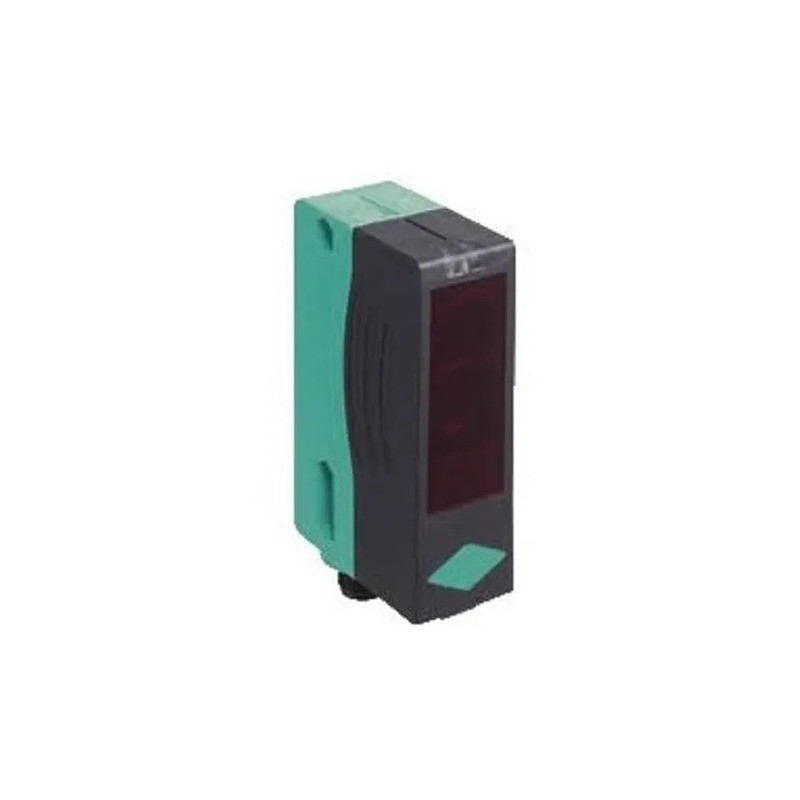

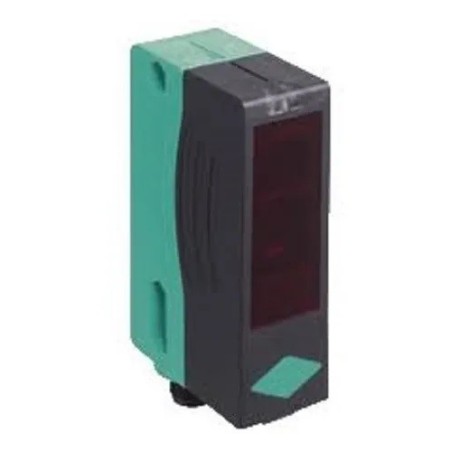

Sensor retro refletivo RL29-55/73c/136

Sensor retro refletivo RL29-55/73c/136

com conector de plástico M12 x 1 de 4 pinos

LED altamente visível

• Saída push-pull poderosa

• Ótima relação preço / potência

• classe de proteção II

Alcance efetivo de detecção 0,1 ... 7 m

Faixa de detecção de limiar de 10 m

Alvo de referência H85 refletor

Fonte de luz LED, 660 nm

Luz vermelha visível modulada do tipo leve

Filtro de polarização sim

Diâmetro do ponto de luz aprox. 150 mm a uma distância de 7 m

Ângulo de divergência Emissor: 1,2 °, Receptor: 2 °

Limite de luz ambiente 80000 Lux

Parâmetros funcionais relacionados à segurança

MTTFd 1982.2 a

Tempo de Missão (TM) 20 a

Cobertura de diagnóstico (DC) 0%

Indicadores / meios de operação

Indicador de função LED amarelo, luz com feixe de luz livre, pisca quando está aquém

do controle de estabilidade

Especificações Eletricas

Tensão operacional UB 10 ... 30 V DC, classe 2

Ondulação 10%

Corrente de alimentação sem carga I0 = 30 mA

Resultado

Ligar a luz do tipo

Saída de sinal 2 saídas push-pull (4 em 1), protegidas contra curto-circuito, polaridade reversa

protegido

Tensão de comutação máx. 30 V DC

Corrente de comutação máx. 100 mA

Frequência de comutação f 500 Hz

Tempo de resposta 1 ms

Condições ambientais

Temperatura ambiente -25 ... 60 ° C (-13 ... 140 ° F)

Temperatura de armazenamento -40 ... 75 ° C (-40 ... 167 ° F)

Especificações mecânicas

Largura da caixa 25,8 mm

Altura da caixa 88 mm

Profundidade da caixa 54,3 mm

Grau de proteção IP65

Conexão Conector de plástico M12 x 1, 4 pinos

Material

Habitação Plástico ABS

Face plástica ótica

Massa 70 g

Conformidade com padrões e diretrizes

ves

Conformidade com a diretiva

Diretiva EMC 2004/108 / EC EN 60947-5-2: 2007

Aprovações e certificados

Aprovação UL cULus listado, fonte de energia classe 2, gabinete tipo 1

Aprovação CCC Aprovação / marcação CCC não necessária para produtos com classificação =36 V

Aprovações CE, cULus listado 57M3 (Apenas em associação com a UL Classe 2

fonte de energia; Gabinete tipo 1)
