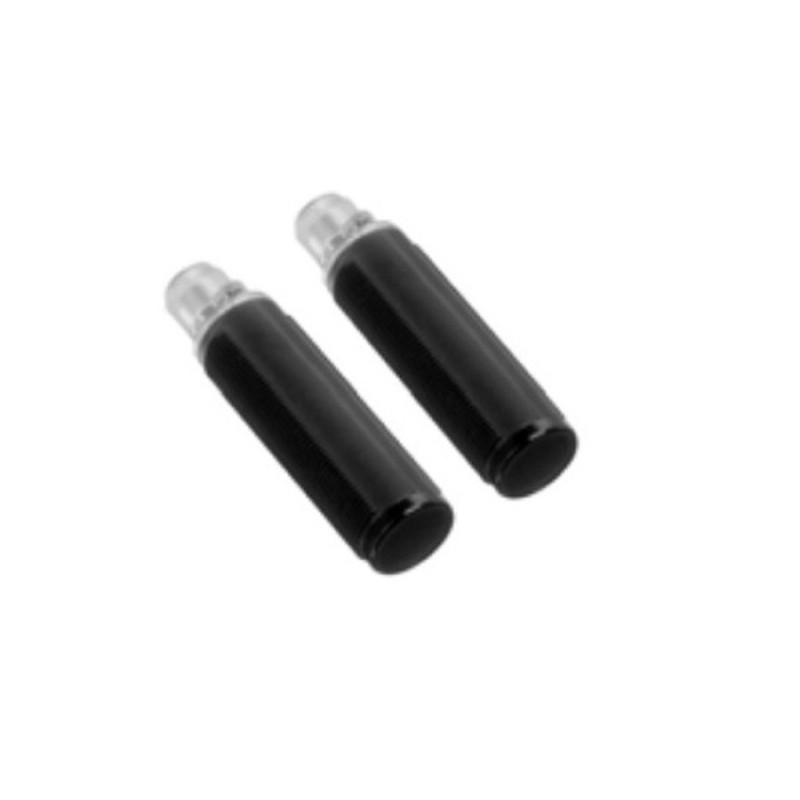

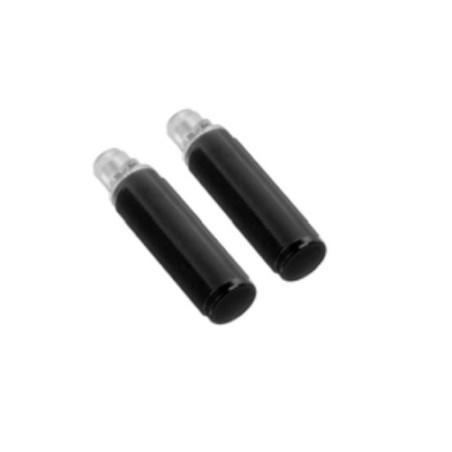

Sensor óptico emissor M18 4 vias conector - CP18EDXC PEPPERL+FUCHS

Sensor óptico emissor M18 4 vias conector - CP18EDXC PEPPERL+FUCHS

Dados técnicos

Componentes do sistema

Emissor CP18EDXC

Receptor CP18RDNDC

Especificações Gerais

Alcance efetivo de detecção 30 m

Fonte de luz IRED

Luz infravermelha modulada do tipo luz, 880 nm

Diâmetro do ponto de luz aprox. 500 mm a uma distância de 10 m

Ângulo de divergência 3 °

Face ótica frontal

Limite de luz ambiente 30000 Lux

Histerese H <15%

Indicadores / meios operacionais

Display de funções LED vermelho

Especificações Eletricas

Tensão operacional UB 10 ... 30 V DC

Ondulação 10%

Corrente de alimentação sem carga I0 <35 mA

Resultado

Tipo escuro ativado

Saída de sinal 1 saída NPN, protegida contra curto-circuito, polaridade reversa protegida, coletor aberto

Tensão de comutação 30 V DC

Corrente de comutação máx. 150 mA

Frequência de comutação f 500 Hz

Tempo de resposta 1 ms

Condições ambientais

Temperatura ambiente -30 ... 70 ° C (-22 ... 158 ° F)

Temperatura de armazenamento -30 ... 70 ° C (-22 ... 158 ° F)

Especificações mecânicas

Grau de proteção IP67

Conexão Conector plástico M12 x 1, 4 pinos

Material

Carcaça de plástico

Plástico de rosto óptico

Massa 60 g

Conformidade com padrões e diretivas

Conformidade padrão

Padrão de produto EN 60947-5-2: 2007

Aprovações e certificados

Aprovação UL UL
