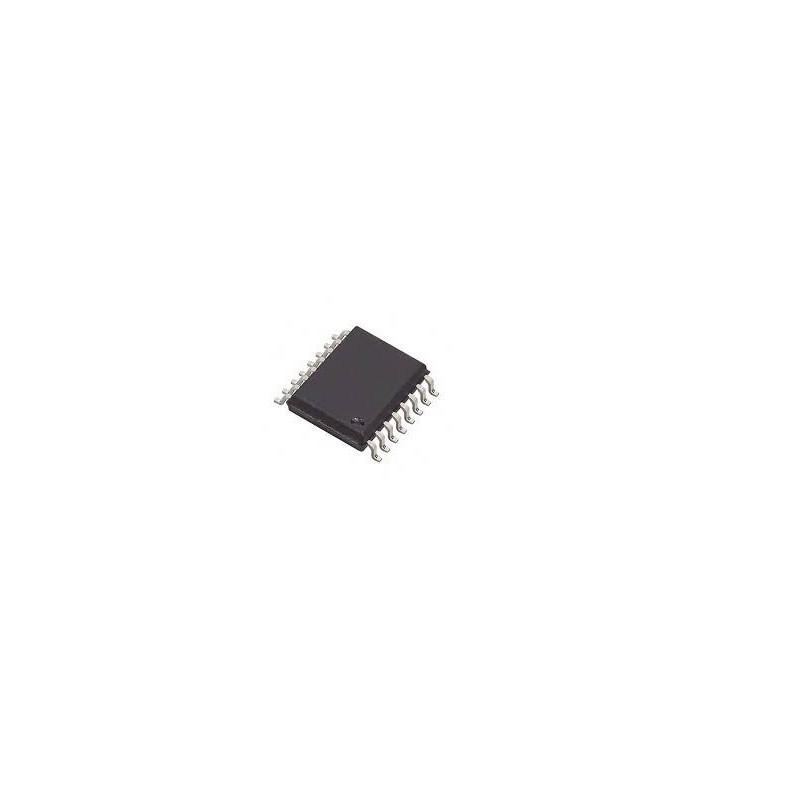

Circuito integrado ICL3232EIAZ SSOP-16 SMD

Circuito integrado ICL3232EIAZ SSOP-16 SMD

Os dispositivos Intersil ICL32xxE são transmissores/receptores RS-232 alimentados por 3,0 V a 5,5 V que atendem às especificações IEA/TIA-232 e V.28/V.24, mesmo com VCC = 3,0 V. Além disso, oferecem proteção ESD de ±15 kV (IEC61000-4-2 Air Gap e Modelo do Corpo Humano) nas saídas do transmissor e entradas do receptor (pinos RS-232). São voltados para aplicações em PDAs, palmtops e notebooks, onde o baixo consumo de energia em operação e, principalmente, em modo de espera, é crucial. Bombas de carga integradas eficientes, juntamente com funções de desligamento manual e automático (exceto para o ICL3232E), reduzem a corrente de alimentação em modo de espera para um mínimo de 1 µA. A compactação do encapsulamento e o uso de capacitores pequenos e de baixo valor garantem economia de espaço na placa. Taxas de dados superiores a 250 kbps são garantidas mesmo nas piores condições de carga. Esta família é totalmente compatível com sistemas de 3,3 V, sistemas mistos de 3,3 V e 5,0 V e sistemas de 5,0 V. Os ICL324XE são dispositivos com 3 drivers e 5 receptores que fornecem uma porta serial completa, adequada para laptops e notebooks. Ambos os dispositivos também incluem receptores não inversores sempre ativos para a função "wake-up". Os ICL3221E, ICL3223E e ICL3243E possuem uma função de desligamento automático que desativa a fonte de alimentação e os circuitos de driver integrados. Isso ocorre quando um dispositivo periférico conectado é desligado ou o cabo RS-232 é removido, conservando a energia do sistema automaticamente, sem alterações no hardware ou no sistema operacional. Esses dispositivos são religados quando uma tensão RS-232 válida é aplicada a qualquer entrada do receptor.
