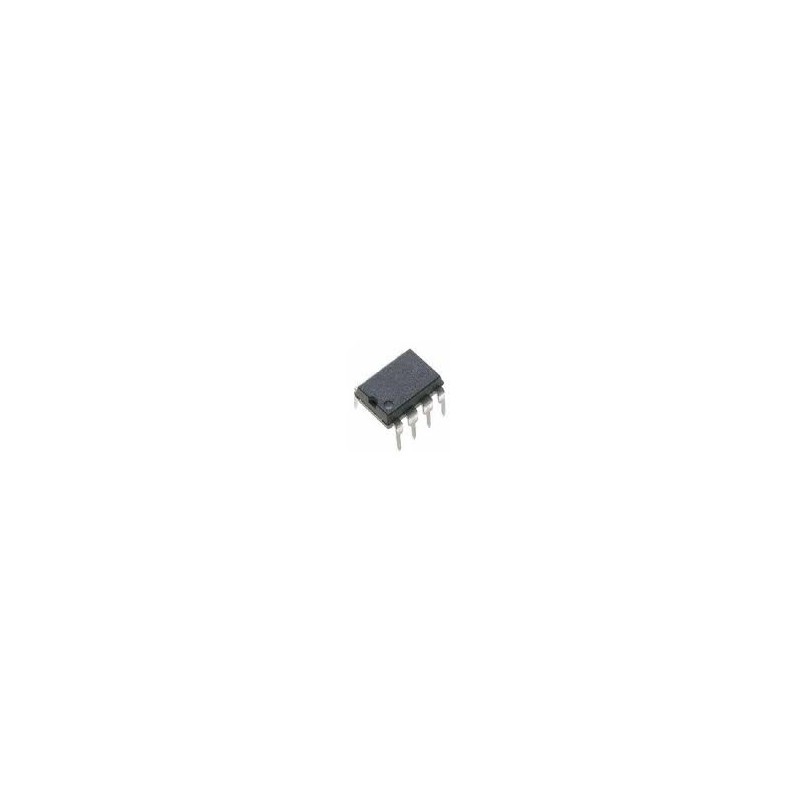

Circuito integrado UC3844

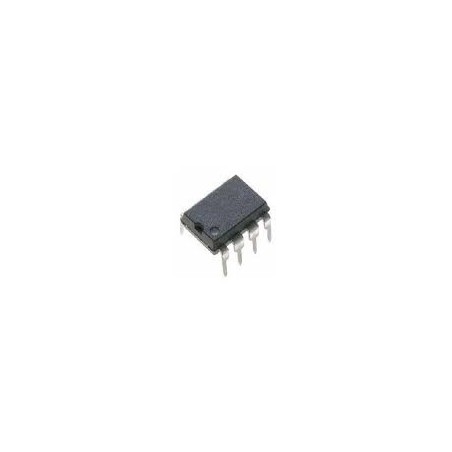

Circuito integrado UC3844

CURRENT MODE PWM CONTROLLER

. OTIMIZADO PARA OFF-LINE E DC PARA DC

CONVERSORES

. CORRENTE DE START-UP BAIXA (<1 mA)

. COMPENSAÇÃO AUTOMÁTICA DE AVANÇO PARA A FRENTE

. LIMITAÇÃO DE PULSO-POR-PULSECURRENT

. CARACTERÍSTICAS DE RESPOSTA DE CARGA APRIMORADAS

. LOCALIZAÇÃO DE SUB-VOLTAGEM

. SUPRESSÃO DE PULSO DUPLO

. SAÍDA DE PÓLO ATUAL ALTA

REFERÊNCIA DE BANDGAP REF.

. OPERAÇÃO DE 500 KHz

. LOW RO ERRORAMP

DESCRIÇÃO

A família de controles do CS3842 / 3/4/5 fornece

recursos necessários para implementar off-line ou DC para

Esquemas de controle de modo atual de freqüência fixa DC

com uma contagem de peças mínimas e externas.Circuitos implementados internamenteincluematravés de

corrente de partida menor que 1 mA, uma referência de precisão

aparado para precisão na entrada do erroramp,

lógica para garantir a operação travada, um comparador PWM com limite de

controle, um totem

Pólo de saída projetado para abastecer ou afundar

Corrente de pico alto. O estágio de saída, adequado para

dirigindo N-ChannelMOSFETs, islow no estado desligado.

Diferenças entre os membros desta família são os

limites de bloqueio de subtensão e máximo

faixas de ciclo de serviço. O UC3842 e o UC3844

Limiares UVLO de 16V (ligado) e 10V (desligado), idealmente

aplicações off-line adequadas

os limiares para o UC3843 e UC3845 são de 8,5 V

e 7.9 V. O UC3842 e o UC3843 podem operar

para os ciclos de trabalho aproximando-se de 100%. Um intervalo do

zero a <50% é obtido pelo UC3844 e

UC3845com o acréscimo de um falo aninternaltoggleflip

que anula a saída de todos os outros ciclos de clock.
